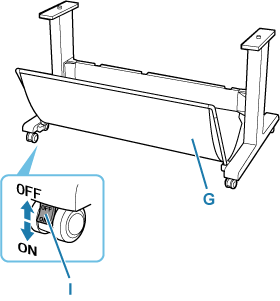

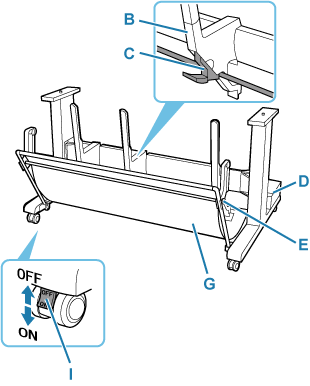

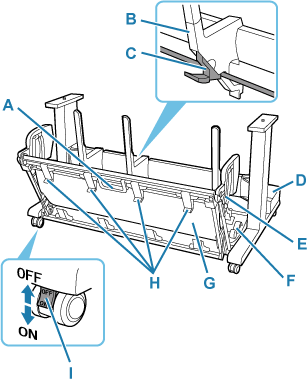

Socle de l'imprimante

Pièces du socle

SD-35 / SD-26

SD-34 / SD-25

SD-33 / SD-24

A: Poignée de panier

Maintenez cette poignée pour soutenir le panier de glissement lorsque vous placez le panier dans sa position étendue B et pour revenir à sa position ordinaire.

B: Guide papier

Guide les documents imprimés en sortie vers le panier.

C: Butée réglable

S'étend en fonction du format de papier lorsque vous utilisez le panier dans la position étendue A.

D: Compartiment accessoires

Stocke les accessoires de l'imprimante.

E: Tige de support

Peut modifier la position lors du changement de la position du panier.

F: Levier de relâchement de panier

Libère le panier lorsqu'il est réglé dans la position étendue B et que le levier est tiré vers l'avant.

G: Tissu du panier

Récupère les documents imprimés qui ont été éjectés.

H: Guides d'éjection du panier

Ce guide prend en charge le papier de sortie lors de l'utilisation du panier dans la position étendue B.

I: Roulette de verrouillage

Les roulettes peuvent être entièrement verrouillées. Lorsque vous déplacez l'imprimante, assurez-vous de déverrouiller les 4 roulettes. Si vous la déplacez alors qu'une roulette de verrouillage est verrouillée, vous risquez de rayer le plancher.

Remarque

• Pour savoir comment utiliser le panier, reportez-vous à "Utilisation du Panier sur le Socle de l'imprimante".

• En fonction du produit, il est possible qu'aucun socle ne soit fourni.
