Vorderseite

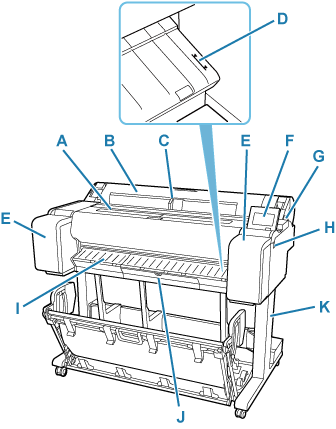

TM-355/TM-255/TM-5355/TM-5255

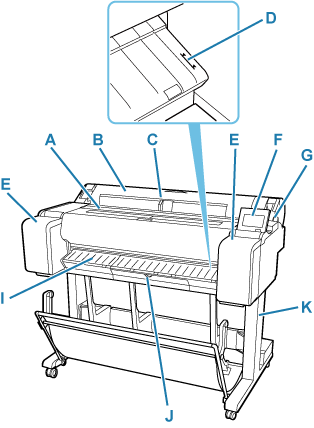

TM-350/TM-250/TM-5350/TM-5250

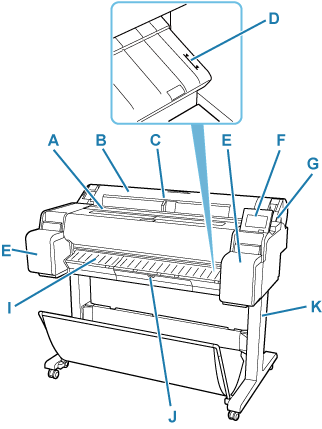

TM-340/TM-240/TM-5340/TM-5240
- A: Obere Abdeckung
-
Öffnen Sie diese Abdeckung, um den Druckkopf zu installieren und mögliche Papierstaus im Inneren des Druckers zu beheben.
- B: Rollenabdeckung
-
Öffnen Sie diese Abdeckung, um Rollenpapier einzulegen.
- C: Führung für die Breite
- Verschieben Sie die Führung beim Einlegen der Blätter, um sie entsprechend des Papierformats auszurichten.
- D: Medienführung
- Eine weiße Linie für die Führung der Medien.
- E: Abdeckung für Tintenbehälter
-
Öffnen Sie diese Abdeckung, um den Tintenbehälter auszuwechseln.
TM-340/TM-240/TM-5340/TM-5240 bieten Platz für Ersatztintenbehälter in der linken Abdeckung.
- F: Bedienfeld
-
Verwenden Sie diesen Bildschirm, um den Drucker zu bedienen und den Druckstatus zu überprüfen. Der Winkel des Bildschirms kann beliebig angepasst werden.
- G: Freigabehebel
- Drücken Sie den Hebel zurück, um die Papierhaltevorrichtungfreizugeben.
- H: Anschluss für USB-Flashlaufwerk
- Stecken Sie ein USB-Flashlaufwerk in diesen Anschluss.
- I: Ausgabeführung
- Fängt das ausgegebene Papier auf.
- J: Abdeckung für Wartungskassette
-
Öffnen Sie diese Abdeckung, um die Wartungskassette auszuwechseln.
- K: Druckergestell
-
Ein Gestell zum Halten des Druckers. Zur besseren Beweglichkeit mit Rollen ausgestattet.
