Druckergestell

Das folgende Gestell kann in diesem Drucker verwendet werden.

TM-355/TM-350/TM-5355/TM-5350 : Druckergestell SD-35

TM-255/TM-250/TM-5255/TM-5250 : Druckergestell SD-26

TM-355/TM-350/TM-5355/TM-5350 : Druckergestell SD-34

TM-255/TM-250/TM-5255/TM-5250 : Druckergestell SD-25

TM-340/TM-5340 : Druckergestell SD-33

TM-240/TM-5240 : Druckergestell SD-24

Gestellteile

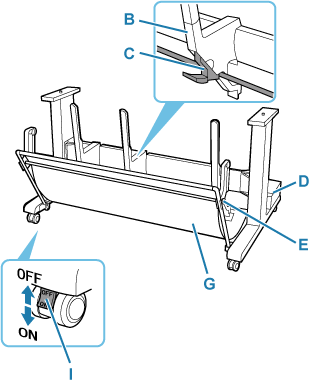

SD-35/SD-26

Abbildung des Druckergestells

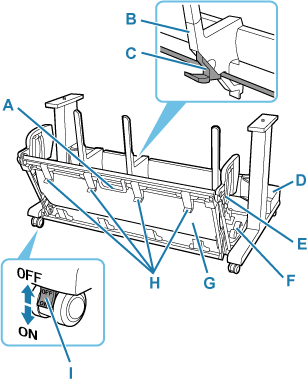

SD-34/SD-25

Abbildung des Druckergestells

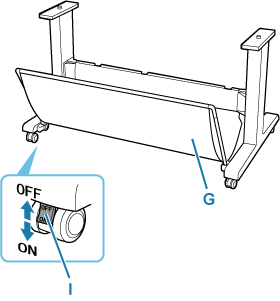

SD-33/SD-24

Abbildung des Druckergestells
A: Griff des Korbs
Halten Sie diesen Griff fest, um den Korb in seine ausgeklappte Position B bzw. in seine Normalposition zu verschieben.
B: Papierführung
Führt das ausgegebene Druckmaterial in den Korb.
C: Verstellbarer Anschlag
Wird bei Verwendung des Korbs in der ausgeklappten Position A entsprechend des Papierformats ausgefahren.
D: Tasche für Zubehör
Aufbewahrung der Druckerzubehörs.
E: Stützvorrichtung
Kann bei der Änderung der Position des Korbs ebenfalls die Position ändern.
F: Freigabehebel des Korbs
Gibt den Korb in der ausgeklappten Position B frei, wenn der Hebel nach vorn gedrückt wird.
G: Korbtuch
Nimmt die ausgegebenen gedruckten Dokumente auf.
H: Ausgabeführungen des Korbs
Diese Führung fängt das ausgegebene Papier auf, wenn der Korb in der ausgeklappten Position B verwendet wird.
I: Rollensperre
Die Rollen können sicher verriegelt werden. Achten Sie beim Transport des Druckers darauf, alle 4 Rollen zu entriegeln. Wenn Sie ihn mit Rollensperre transportieren, kann der Boden verkratzt werden.

Hinweis
