前面

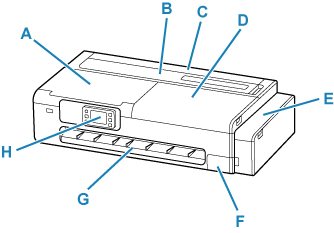

本体前面のイラスト
A：スキャナーユニット/カバー

プリンターのメンテナンスをするときや、内部につまった用紙を取り除くときに開きます。

B：カット紙給紙カバー

上トレイにカット紙やはがき、封筒、薬袋をセットするときに開きます。

C：ロール紙給紙カバー

ロール紙をセットするときに開きます。カット紙給紙カバーが開いた状態で操作します。

D：アクセスカバー

プリンターのメンテナンスをするときや、内部につまった用紙を取り除くときに開きます。

E：インクタンクカバー

インクを補充するときに開きます。

F：メンテナンスカバー

メンテナンスカートリッジを交換するときに、開きます。

G：排紙ガイド
排紙された用紙を支えます。
H：操作パネル

プリンターの設定や操作をするときに使用します。

操作パネルの傾きは、3段階で調整できます。

スキャナーユニット

スキャナーユニット周辺のイラスト
A：原稿台カバー
原稿台に原稿をセットするときに開きます。
B：原稿台

原稿をセットします。

C：USBメモリー接続部

USBフラッシュメモリーをセットします。

インクタンクカバー内部、メンテナンスカバー内部

インクタンクカバー内部とメンテナンスカバー内部のイラスト
A：インクタンクインナーカバー
インクを補充するときに開きます。
B：タンクキャップ
インクを補充するときに開きます。
C：インクタンク

プリンターの内部にあるインクの容器です。インクが少なくなったら補充します。

D：メンテナンスカートリッジ

メンテナンスカートリッジ

型番：MC-32

メンテナンスカートリッジのイラスト

クリーニングなどで使用したインクを吸収します。

重要

  • 購入の際は、型番をご確認ください。
