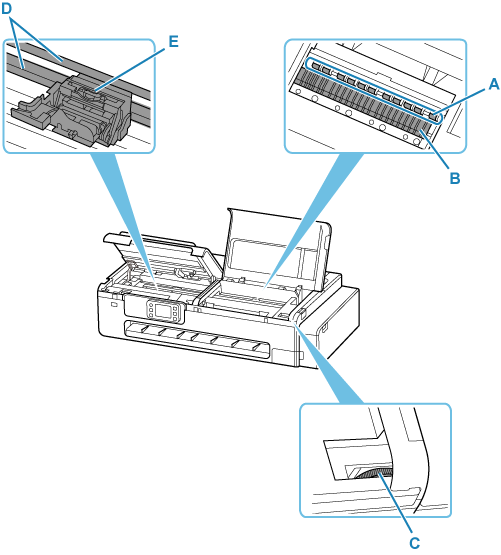

内部

A：用紙押さえ

この部分で用紙を保持しています。

B：プラテン

この部分をプリントヘッドが移動し、印刷が行われます。

C：インクバルブレバー

プリンターを修理に出すときに操作します。

• 修理に出すときは

D：キャリッジレール

この部分をキャリッジが移動します。

E：キャリッジ

プリントヘッドを動かします。

• キャリッジ

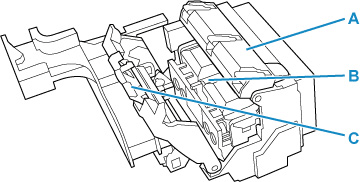

キャリッジ

A：プリントヘッド固定カバー

プリントヘッドを固定します。

B：プリントヘッド

• プリントヘッド

C：プリントヘッド固定レバー

プリントヘッド固定カバーをロックします。

プリントヘッド

型番：PF-08

ノズルが装着されています。

• プリントヘッドを交換する

重要

• 購入の際は、型番をご確認ください。
