Vista superior

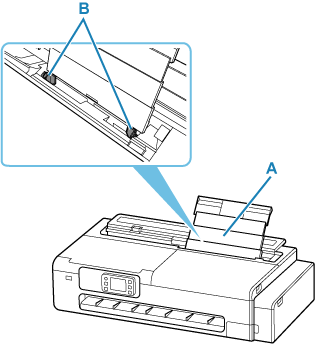

Ilustración de la parte superior de la impresora
A: Alimentación superior

Al cargar hojas, postales, sobres o sobres de medicamentos abra la alimentación superior y tire de ella hacia arriba.

B: Guías del papel
Alinéelas con ambas caras de la pila de papel.

Vista superior (con el rollo cargado)

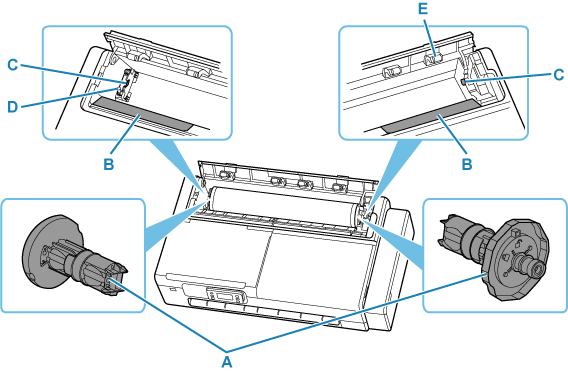

Ilustración de la parte superior de la impresora (con rollo cargado)
A: Soporte del rollo

Cuando se carga el rollo en la impresora, se coloca y se asegura a ambos lados del rollo de papel.

B: Guía de deslizamiento
Mueva el soporte del rollo sobre esta guía para cargar el rollo en la impresora.
C: Ranura del soporte de rollo
En estas ranuras se colocan los ejes del soporte del rollo montados a ambos lados del rollo.
D: Apoyo del soporte del rollo

Muévalo a la izquierda o a la derecha cuando cambie el ancho del rollo que debe ajustarse.

E: Rodillos de la cubierta de alimentación
Cuando se carga el rollo de papel, estos rodillos ayudan a transportar el papel hasta la sujeción de papel.
