Carga de rollos en la impresora
Siga estos pasos para cargar rollos en la impresora.
Precaución
-
Coloque el rollo sobre el lateral en una mesa u otra superficie plana de manera que no ruede ni caiga al suelo. Los rollos de papel son bastante pesados, y si se cae podría causar lesión.
Importante
-
Esta impresora puede utilizar un rollo de papel con un diámetro exterior de 110 mm (4,4 pulgadas) o menos. Para obtener información acerca de los tamaños de los rollos de papel y los tipos que se pueden utilizar, consulte "Tamaños de papel" o "Lista de información sobre el papel".
-
Antes de cargar un rollo, asegúrese de que el interior de la impresora y la guía de salida están limpias. Si estas zonas están sucias, se recomienda limpiarlas con antelación.
-
Cuando sujete el rollo, tenga cuidado para no manchar la superficie de impresión. La calidad de la impresión puede verse afectada. Es recomendable utilizar guantes de tela limpios al manipular los rollos a fin de proteger la superficie de impresión.
-

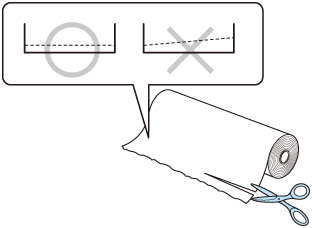

Corte el borde del rollo de papel si está desigual, sucio o tiene restos de cinta adhesiva. De lo contrario, podría ocasionar problemas de alimentación y afectar a la calidad de la impresión.
-

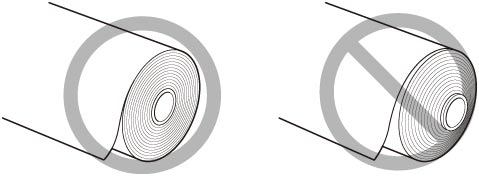

Alinee los bordes del papel en ambos extremos del rollo. Podría provocar problemas de alimentación del papel.
-
Al cargar papel o imprimir, es posible que se recorte el borde delantero del rollo de papel. El papel cortado puede quedar en la guía de salida, lo que puede provocar un atasco de papel. Por lo tanto, retire cualquier resto de papel.
-
Seleccione el área de visualización de la configuración del papel en la pantalla de inicio.
-
Seleccione el área del rollo de papel.
-
Seleccione Cargar un rollo de papel (Load roll paper) o Sustituir papel (Replace paper).
Importante-
Si se introduce el papel que no se va a utilizar, aparecerá un mensaje que confirma la sustitución del papel. Siga las instrucciones en la pantalla y continúe con el siguiente paso.
-
Cuando la cubierta esté lista para abrirse, aparecerán instrucciones en la pantalla táctil. No abra la cubierta hasta que se muestren las instrucciones.
-
-
Abra la cubierta de alimentación de hoja cortada.
Importante-
No se puede cargar el rollo de papel cuando la alimentación superior está abierta. Retire todo el papel cargado en la alimentación superior y cierre la alimentación superior.
-
-
Desbloquee con la palanca y abra la cubierta de alimentación del rollo de papel.
-
Verifique el contenido del mensaje y seleccione OK.
-

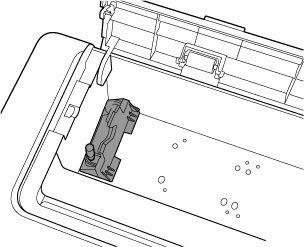

Si es necesario, mueva el apoyo del soporte del rollo para que coincida con el ancho del rollo de papel que se va a cargar.
-
Cargue rollos en el soporte del rollo.
-

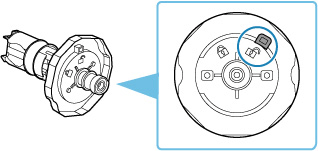

Asegúrese de que las palancas de bloqueo de los soportes del rollo izquierdo y derecho estén
y desbloqueadas.
-

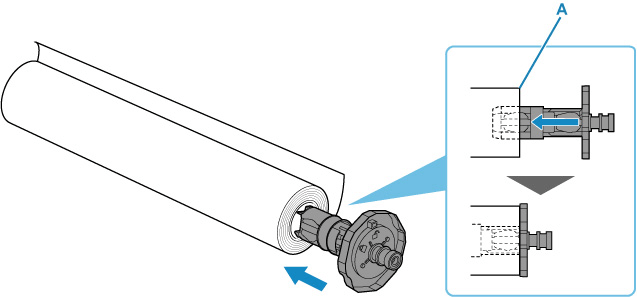

Alinee la dirección de inversión del rollo de papel como se muestra en la ilustración, introduzca el soporte del rollo marcado con [R] desde la derecha y presiónelo firmemente hasta que el lateral del rollo de papel (A) quede al ras del soporte del rollo, sin ningún espacio.
Introduzca el soporte del rollo marcado con [R] para que quede en el lado derecho.
Precaución-
No toque la pieza de metal en el interior del soporte del rollo cuando configure el soporte del rollo. Los bordes afilados del metal pueden causar lesiones.
Importante-
Al cargar un rollo, tenga cuidado de no golpear la impresora con el rollo. Esta acción podría dañar el soporte del rollo.
-
-

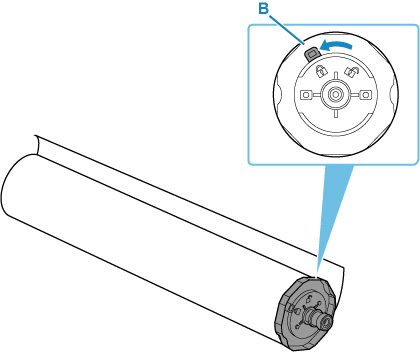

Gire la palanca de bloqueo (B) del soporte del rollo insertado hacia
para bloquearla.
-

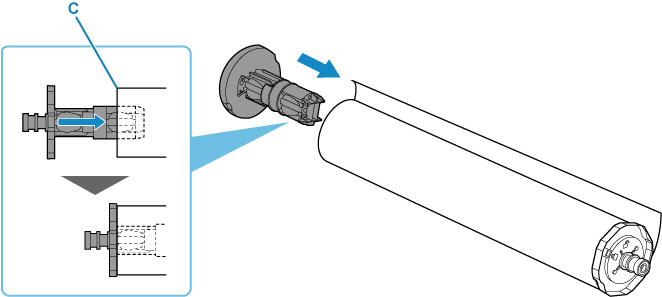

Introduzca el soporte del rollo marcado con [L] desde la izquierda y presiónelo con firmeza hasta que el lateral del rollo de papel (C) quede al ras del soporte del rollo, sin ningún espacio.
-

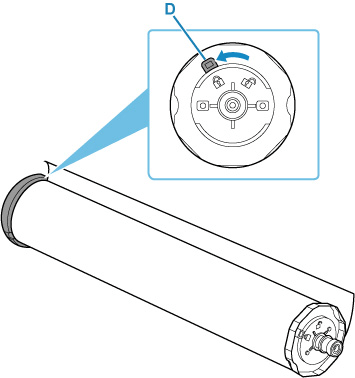

Gire la palanca de bloqueo (D) del soporte del rollo insertado hacia
para bloquearla.
-
-
Antes de colocar el soporte del rollo, asegúrese de que el apoyo del soporte del rollo esté firmemente fijado en la posición que coincida con el ancho del rollo de papel.
Importante-
Asegúrese de que el tornillo moleteado del apoyo del soporte del rollo esté apretado hasta que no gire.
-
-

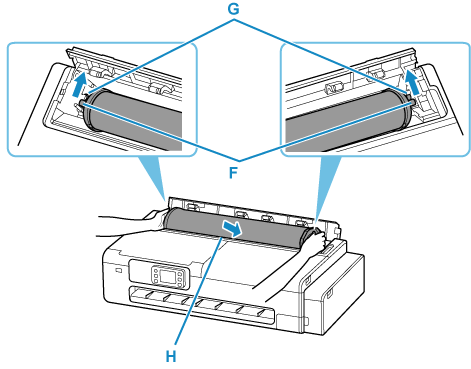

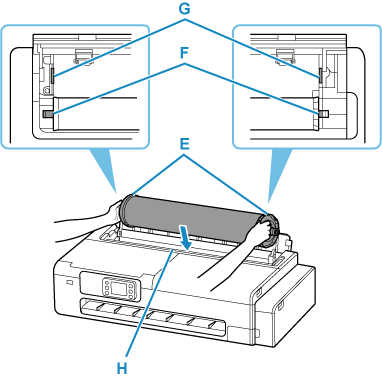

Sujete los soportes del rollo izquierdo y derecho (E) y coloque el rollo de papel en la guía de deslizamiento (H) para que los ejes del soporte del rollo (F) estén delante de las ranuras del soporte del rollo (G).
Coloque el rollo de papel de forma que el soporte del rollo marcado con [R] quede en el lado derecho y el soporte del rollo marcado con [L] quede en el lado izquierdo.
Importante-
No permita que el rollo de papel u otros materiales entren en contacto con los rodillos de la cubierta de alimentación situados en el interior de la cubierta de alimentación del rollo de papel. De lo contrario, podrían producirse problemas con la alimentación del papel.
-
-
Coloque los ejes (F) de los soportes del rollo izquierdo y derecho en las ranuras del soporte del rollo (G) moviéndolos sobre las guías de deslizamiento (H).
Precaución-
No introduzca a la fuerza el soporte del rollo en la impresora con los extremos derecho e izquierdo invertidos. Esta acción podría dañar el soporte del rollo.
-
No suelte el soporte del rollo hasta que el soporte esté cargado en la ranura del soporte de rollo.
-
Procure no pillarse los dedos entre los ejes del soporte del rollo (F) y las ranuras del soporte del rollo (G) cuando cargue los rollos.
Importante-
Si el extremo inicial del rollo de papel se ha cortado torcido o plegado, puede que no se alimente correctamente. Corte el extremo inicial del rollo de papel con unas tijeras o un instrumento similar y alíselo.
-
Cargue el rollo de papel de modo que no quede cargado en dirección opuesta.
-
Si el rollo de papel se desenrolla, retire la holgura antes de cargar el rollo de papel.
-
Si el papel está arrugado u ondulado, alíselo antes de cargarlo.
-
Cargue el rollo de forma que no quede ningún espacio entre los laterales del rollo y el soporte del rollo.
-
-
Inserte el borde delantero del rollo en la ranura de alimentación (I) e introdúzcalo hasta que escuche un sonido o cambie la visualización de la pantalla.
Importante-
Si el extremo delantero del papel está pegado al rollo y es difícil introducirlo en la ranura de alimentación, tire ligeramente del rollo antes de introducir el extremo en la ranura de alimentación.
-
Tenga cuidado de no manchar la superficie de impresión del rollo de papel al insertarlo en la ranura. La calidad de la impresión puede verse afectada. Es recomendable utilizar guantes de tela limpios al manipular los rollos a fin de proteger la superficie de impresión.
-
-
Cierre la cubierta de alimentación del rollo de papel por completo.
-
Seleccione el tipo de papel que se debe usar.
Después seleccionar el tipo de papel, se inicia la alimentación del papel.
Importante-
No abra la cubierta de alimentación del rollo de papel cuando se haya iniciado la alimentación del papel. Podría causar que falle la alimentación del papel.
-
Corte el borde del rollo mediante la función Establezca longitud de corte (Set cut length) si el borde está arrugado o sucio.
-
Según el tipo de papel, es posible que el ancho del papel no se detecte automáticamente. Siga las instrucciones que aparecen en pantalla para seleccionar manualmente el tamaño del papel.
Nota-
Para obtener información acerca de los tipos de soporte que puede seleccionar, consulte "Lista de información sobre el papel."
-
Cuando se selecciona Activo (Enable) en Mantener tipo de rollo de papel (Keep roll paper type), no es necesario especificar el tipo de papel.
-
