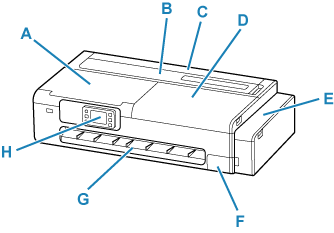

Parte frontal

A: Cubierta/unidad de escaneado

Abra cuando realice el mantenimiento de la impresora o cuando retire el papel atascado.

B: Cubierta de alimentación de hoja cortada

Ábrala al cargar hojas, postales, sobres o sobres de medicamentos en la alimentación superior.

C: Cubierta de alimentación del rollo de papel

Abra cuando cargue rollos. Utilícela con la cubierta de alimentación de hoja cortada abierta.

D: Cubierta de acceso

Abra cuando realice el mantenimiento de la impresora o cuando retire el papel atascado.

E: Cubierta del depósito de tinta

Ábrala para rellenar los depósitos de tinta.

F: Tapa de mantenimiento

Abra al sustituir el cartucho de mantenimiento.

G: Guía de salida

Admite la salida de papel.

H: Panel de control

Utilícelo para cambiar la configuración de la impresora o para accionarla.

La inclinación del panel de control se puede ajustar en tres pasos.

Unidad de escaneado

A: Cubierta de documentos

Ábrala para cargar un original en la platina de documentos.

B: Platina de documentos

Cargue el original aquí.

C: Puerto de la unidad flash USB

Inserte unidades flash USB aquí.

A: Cubierta interior del depósito de tinta

Ábrala para rellenar los depósitos de tinta.

B: Tapas del depósito

Ábrala para rellenar los depósitos de tinta.

C: Depósitos de tinta

Contenedores para tinta en el interior de la impresora. Rellene cuando se esté agotando la tinta.

D: Cartucho de mantenimiento

Número de modelo: MC-32

Absorbe la tinta utilizada para la limpieza.

Importante
