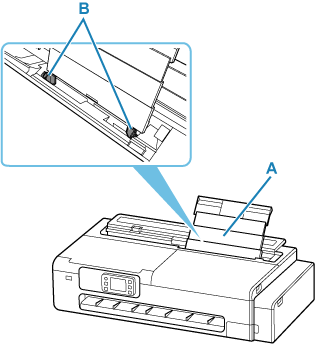

Вид сверху

A: Верхнее устройство подачи

Для загрузки листов, открыток, конвертов или медицинских конвертов откройте верхнее устройство подачи и потяните его вверх.

B: Направляющие бумаги

Совместите с обеими сторонами стопки бумаги.

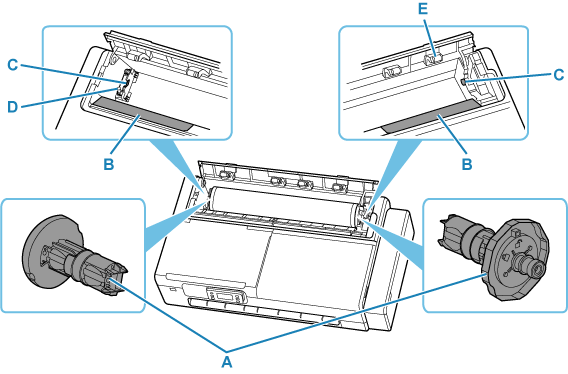

Вид сверху (с загруженным рулоном)

A: Держатель рулона

После загрузки рулона в принтер он крепится с одной из сторон рулона бумаги.

B: Скользящая направляющая

Для загрузки рулона в принтер вставьте держатель рулона по этой направляющей.

C: Отверстие держателя рулона

Валы держателя рулона, закрепленные с одной из сторон рулона, устанавливаются в эти отверстия.

D: Опора держателя рулона

При изменении ширины настраиваемого рулона перемещайте ее влево или вправо.

E: Ролики крышки для подачи

При подаче рулона бумаги эти ролики помогают переносить бумагу в фиксатор бумаги.
