Загрузка рулонов в принтер

Осторожно!

• Положите рулон горизонтально на стол или другую ровную поверхность таким образом, чтобы он не скатился или не упал. Рулоны имеют большой вес, и их падение может привести к травме.

Внимание!

• C этим принтером можно использовать рулон бумаги с внешним диаметром 110 мм (4,4 дюйма) или меньше. Подробную информацию о размерах и типах рулонов, доступных для использования, см. в разделе "Размеры бумаги" или "Список сведений о бумаге".

• Перед загрузкой рулона убедитесь, что внутренняя часть принтера и направляющая для выхода чистые. Если эти области загрязнены, рекомендуется предварительно очистить их.

  • Очистка внутренних компонентов принтера

• Будьте осторожны в обращении с рулонами, чтобы не загрязнить поверхность для печати. Это может повлиять на качество печати. Во время операций с рулонами рекомендуется надевать чистые тканевые перчатки для защиты поверхности печати.

• Если край рулона неровный, грязный или имеет следы ленты, отрежьте его. В противном случае это может привести к возникновению проблем с подачей и повлиять на качество печати.

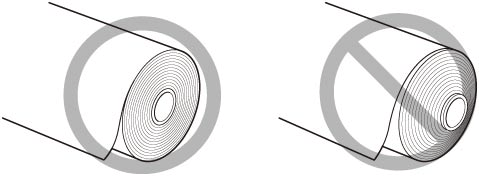

• Выровняйте края бумаги на обоих концах рулона. Это может привести к возникновению проблем с подачей.



• При загрузке бумаги или печати передний край рулона бумаги может быть обрезан. Отрезанная бумага может остаться на направляющей для выхода, что может привести к замятию бумаги. Поэтому обязательно удалите всю оставшуюся бумагу.

• Посмотреть видео

1. Выберите область отображения параметров бумаги на экране НАЧАЛО.



2. Выберите область рулона бумаги.



3. Выберите Вставьте рулон бумаги (Load roll paper) или Заменить бумагу (Replace paper).

   Внимание!

   • Если подается бумага, которая не будет использоваться, появится сообщение с подтверждением замены бумаги. Следуйте инструкциям на экране, а затем перейдите к следующему шагу.

     • Извлечение рулона из принтера

   • Когда крышка будет готова к открытию, на сенсорном экране появятся инструкции. Не открывайте крышку до появления этих инструкций.

4. Откройте крышку для подачи листа бумаги.



   Внимание!

   • Рулон бумаги невозможно загрузить, когда открыто верхнее устройство подачи. Удалите всю бумагу, загруженную в верхнее устройство подачи, и закройте верхнее устройство подачи.

5. Разблокируйте с помощью рычага и откройте крышку для подачи рулона бумаги.



6. Ознакомьтесь с содержанием сообщения и нажмите OK.

7. При необходимости переместите опору держателя рулона в соответствии с шириной загружаемого рулона бумаги.

   • Перемещение опоры держателя рулона

8. Загрузите рулоны в держатель рулона.

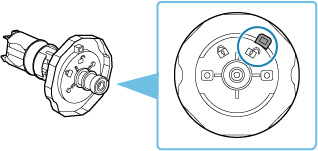

   1. Убедитесь, что фиксирующие рычаги на левом и правом держателях рулона находятся в положении и разблокированы.

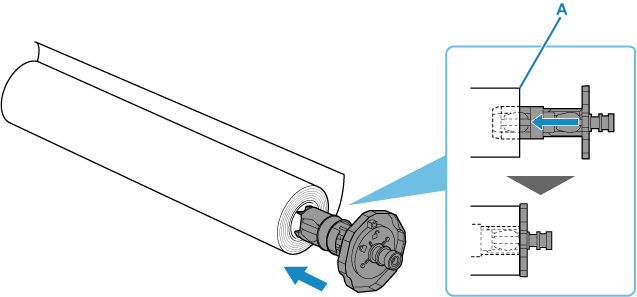

   2. Выровняйте направление намотки рулона бумаги, как показано на рисунке, вставьте держатель рулона с маркировкой [R] справа и сильно надавите на него, пока боковая часть рулона бумаги (A) не окажется вровень с держателем рулона без зазора.

      Вставьте держатель рулона с маркировкой [R] так, чтобы он располагался с правой стороны.



      Осторожно!

      • Не прикасайтесь к металлическому элементу внутри держателя рулона при установке держателя рулона. Острые края металла могут привести к травмированию.



      Внимание!

      • Во время загрузки рулона избегайте сильных ударов принтера рулоном. Это может повредить держатель рулона.

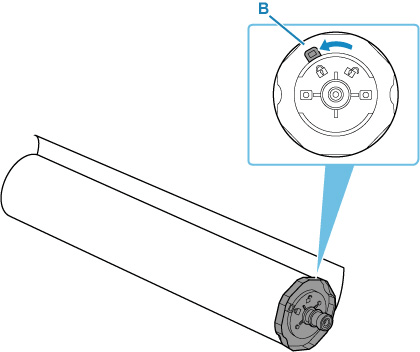

   3. Поверните фиксирующий рычаг (B) вставленного держателя рулона в положение , чтобы заблокировать его.

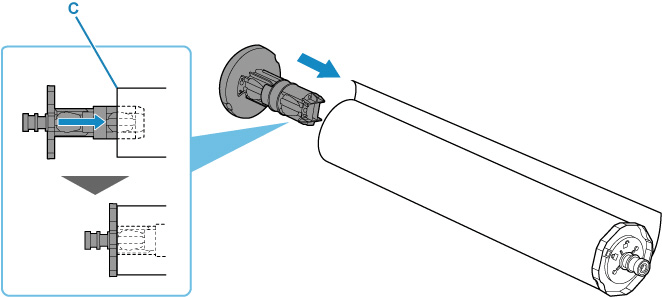

   4. Вставьте держатель рулона с маркировкой [L] слева и сильно надавите на него, пока боковая часть рулона (C) не окажется вровень с держателем рулона без зазора.

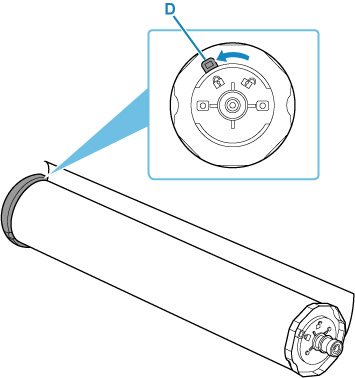

   5. Поверните фиксирующий рычаг (D) вставленного держателя рулона в положение , чтобы заблокировать его.

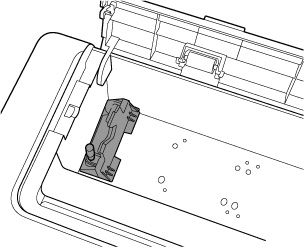

9. Перед установкой держателя рулона убедитесь, что опора держателя рулона надежно зафиксирована в положении, соответствующем ширине рулона бумаги.



   Внимание!

   • Убедитесь, что винт с накатанной головкой на опоре держателя рулона затянут до упора.

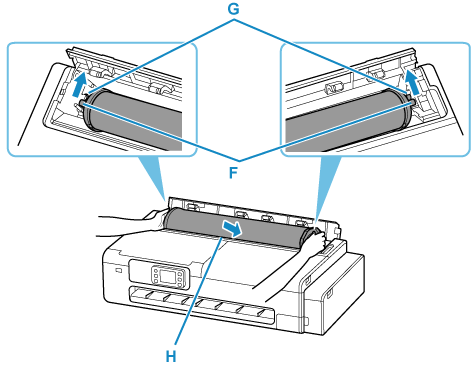

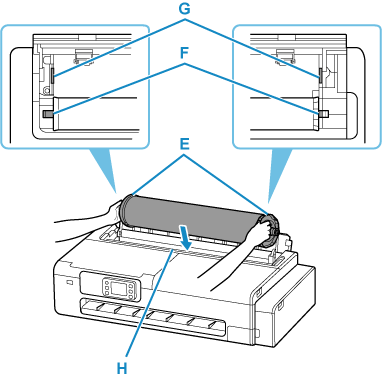

10. Удерживая левый и правый держатели рулона (E), поместите рулон на скользящую направляющую (H) так, чтобы валы держателя рулона (F) располагались перед отверстиями держателя рулона (G).

    Поместите рулон так, чтобы держатель рулона с маркировкой [R] располагался справа, а держатель рулона с маркировкой [L] — слева.



    Внимание!

    • Не допускайте плотного контакта рулона бумаги или других материалов с роликами крышки для подачи, расположенными внутри крышки для подачи рулона бумаги. Это может привести к проблемам с подачей бумаги.

11. Установите валы (F) левого и правого держателей рулона в отверстия держателя рулона (G), сдвинув их по скользящим направляющим (H).



    Осторожно!

    • Постарайтесь не устанавливать держатель рулона в принтер наоборот. Это может привести к повреждению принтера и держателя рулона.

    • Не отпускайте держатель рулона до установки держателя в отверстие держателя рулона.

    • Будьте осторожны, чтобы не защемить пальцы между валами держателя рулона (F) и отверстиями держателя рулона (G) при загрузке рулонов.

    Внимание!

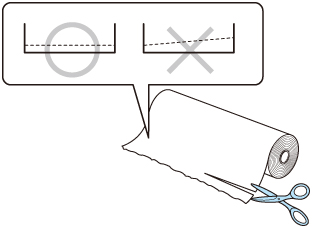

    • Если ведущий край рулона бумаги обрезается криво или сгибается, бумага может подаваться неправильно. Обрежьте ведущий край рулона бумаги ножницами или аналогичным инструментом и выпрямите его.

    • Загрузите рулон бумаги таким образом, чтобы он находился в правильном положении.

    • Если рулон бумаги размотался, удалите свободную часть перед загрузкой рулона.

    • Если бумага сморщена или покороблена, выпрямите ее перед загрузкой.

    • Загрузите рулон таким образом, чтобы не было зазора между боковыми частями рулона и держателем рулона.



12. Вставьте передний край рулона в отверстие для подачи (I) и подавайте бумагу, пока не раздастся звук или не изменится изображение на экране.



    Внимание!

    • Если ведущий край бумаги не отделяется от рулона и его трудно вставить в отверстие для подачи, слегка вытяните рулон перед тем, как вставить его край в отверстие для подачи.

    • Будьте осторожны, чтобы не загрязнить поверхность бумаги рулона для печати во время ее загрузки в слот. Это может повлиять на качество печати. Во время операций с рулонами рекомендуется надевать чистые тканевые перчатки для защиты поверхности печати.

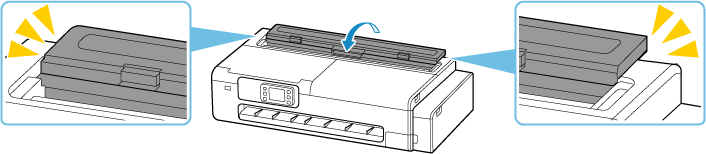

13. Полностью закройте крышку для подачи рулона бумаги.



14. Выберите тип используемой бумаги.

    После выбора типа бумаги начинается подача бумаги.



    Внимание!

    • Не открывайте крышку для подачи рулона бумаги после начала подачи бумаги. Это может привести к сбою подачи бумаги.

    • Обрежьте край рулона, воспользовавшись функцией Задайте длину обрезки (Set cut length), если край помят или загрязнен.

      • Обрезка рулона бумаги

    • В зависимости от типа бумаги ширина бумаги может не определяться автоматически. Следуйте инструкциям на экране, чтобы вручную выбрать формат бумаги.

    Примечание.

    • Подробную информацию о доступных типах носителей см. в разделе "Список сведений о бумаге".

    • При выборе значения Включено (Enable) для параметра Сохранять тип рулона бумаги (Keep roll paper type) нет необходимости устанавливать тип бумаги.
