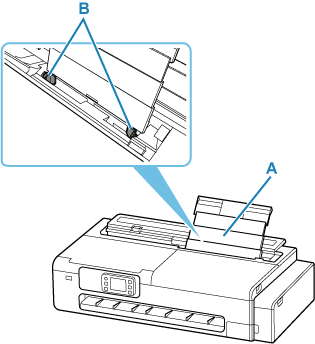

Vue de haut
- A: Bac d'alimentation
-
Lors du chargement de feuilles, de cartes postales, d'enveloppes ou d'enveloppes pour médicaments, ouvrez le bac d'alimentation, puis tirez-le vers le haut.
- B: Guides papier
- Alignez avec les deux côtés de la pile de papier.

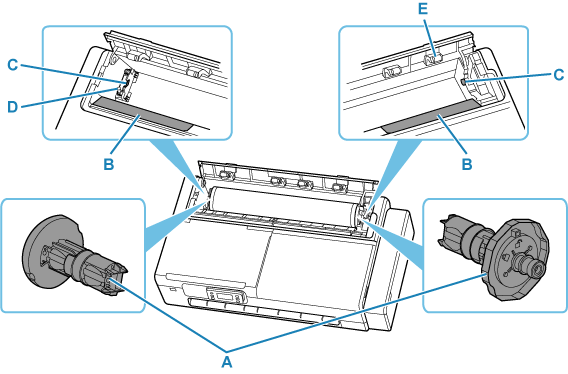

Vue de haut (avec rouleau chargé)
- A: Support du rouleau
-
Lorsque le rouleau est chargé dans l'imprimante, il est fixé de chaque côté du papier rouleau.
- B: Glissière
- Faites glisser le support du rouleau sur ce guide pour charger le rouleau dans l'imprimante.
- C: Fente du support du rouleau
- Les arbres du support du rouleau montés de chaque côté du rouleau sont placés dans ces fentes.
- D: Support de support du rouleau
-
Déplacez-le vers la gauche ou vers la droite lors de la modification de la largeur du rouleau à régler.
- E: Rouleaux de capot d'alimentation
- Lors de l'alimentation du papier rouleau, ces rouleaux permettent de transporter le papier jusqu'au repose-papier.
