Chargement de rouleaux dans l'imprimante

Suivez ces étapes pour charger les rouleaux dans l'imprimante.

Attention

  • Placez le rouleau sur une table ou toute autre surface plate de sorte qu'il ne roule pas ou ne tombe pas. Le rouleau de papier est lourd, donc le laisser tomber peut entraîner des blessures.

Important

  • Cette imprimante peut utiliser du papier rouleau d'un diamètre extérieur de 110 mm (4,4 pouces) ou moins. Pour en savoir plus sur les formats et les types de papier rouleau pouvant être utilisés, reportez-vous à "Formats de papier" ou "Liste d'informations sur les papiers".

  • Avant de charger un rouleau, assurez-vous que l'intérieur de l'imprimante et le guide d'éjection sont propres. Si ces zones sont sales, nous recommandons de les nettoyer à l'avance.

  • Lorsque vous manipulez le rouleau, veillez à ne pas salir la surface d'impression. Cela pourrait altérer la qualité d'impression. Nous vous recommandons de porter des gants de tissu propres lors de la manipulation des rouleaux pour protéger la surface d'impression.

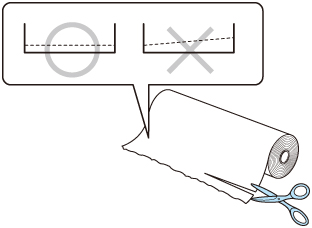

  • Coupez l'extrémité du rouleau de papier s'il est inégal, sale ou s'il présente des résidus de scotch. Sinon, cela risque de poser des problèmes d'alimentation et de réduire la qualité d'impression.

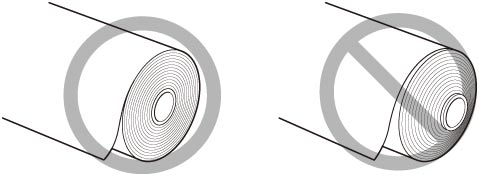

  • Alignez les bords du papier des deux côtés du rouleau. Vous risquez de poser des problèmes d'alimentation.

  • Lors du chargement du papier ou de l'impression, le bord avant du papier rouleau peut être coupé. Le papier coupé peut rester sur le guide d'éjection, ce qui peut provoquer un bourrage papier. Par conséquent, retirez tout papier restant.

Regardez la séquence

  1. Sélectionnez la zone d'affichage des paramètres de papier sur l'écran Accueil.

  2. Sélectionnez la largeur du papier rouleau.

  3. Sélectionnez Charger le papier rouleau ou Remplacer le papier.

    Important

    • Si du papier qui ne sera pas utilisé est chargé, un message confirmant le remplacement du papier s'affiche. Suivez les instructions à l'écran, puis passez à l'étape suivante.

    • Lorsque le capot est prêt à être ouvert, des instructions s'affichent sur l'écran tactile. N'ouvrez pas le capot avant que ces instructions ne s'affichent.

  4. Ouvrez le capot de l'alimentation de feuille de découpe.

    Important

    • Vous ne pouvez pas charger le papier rouleau lorsque le bac d'alimentation est ouvert. Retirez tout papier chargé dans le bac d'alimentation et fermez le bac d'alimentation.

  5. Déverrouillez à l'aide du levier et ouvrez le capot d'alimentation de papier rouleau.

  6. Vérifiez le contenu du message et sélectionnez OK.

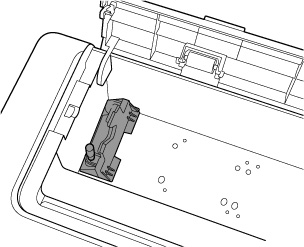

  7. Si nécessaire, déplacez le support de support du rouleau pour qu'il corresponde à la largeur du rouleau à charger.

  8. Chargez les rouleaux sur le support du rouleau.

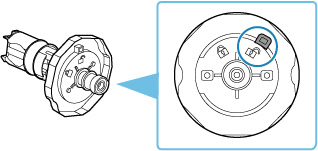

    1. Assurez-vous que les leviers de verrouillage situés sur les supports du rouleau gauche et droit sont orientés vers ouvrir et déverrouillés.

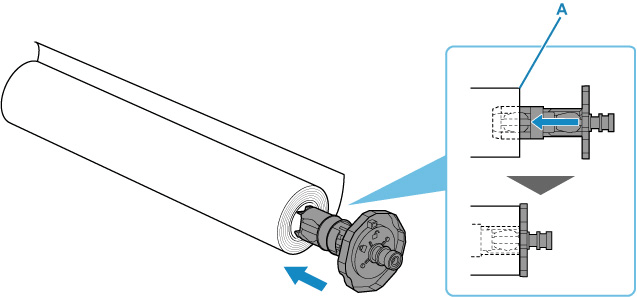

    2. Alignez le sens d'enroulement du rouleau de papier comme indiqué sur la figure, insérez le support du rouleau marqué d'un [R] par la droite, puis appuyez fermement jusqu'à ce que le côté du rouleau (A) soit bien aligné contre le support de rouleau sans aucun espace.

      Insérez le porte-rouleau marqué d'un [R] de manière à ce qu'il se trouve sur le côté droit.

      Attention

      • Ne touchez pas la partie métallique à l'intérieur du support du rouleau lors de la mise en place du support du rouleau. Les bords tranchants du métal peuvent provoquer des blessures.

      Important

      • Lors du chargement d'un rouleau, faites attention à éviter de heurter brutalement l'imprimante avec le rouleau. Vous risqueriez d'endommager le support du rouleau.

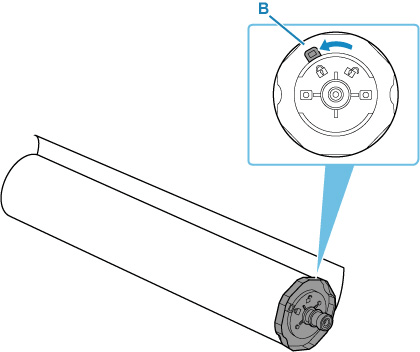

    3. Tournez le levier de verrouillage (B) du support du rouleau inséré vers fermer pour le verrouiller.

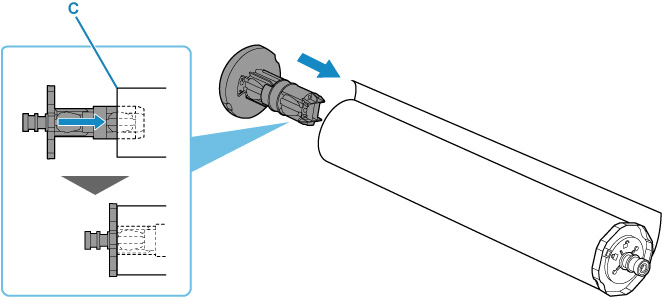

    4. Insérez le support du rouleau marqué d'un [L] par la gauche et appuyez fermement dessus jusqu'à ce que le côté du rouleau de papier (C) soit aligné contre le support de rouleau sans espace.

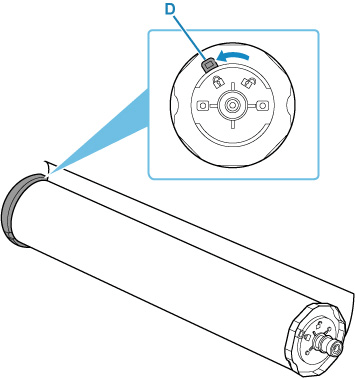

    5. Tournez le levier de verrouillage (D) du support du rouleau inséré vers fermer pour le verrouiller.

  9. Avant de régler le support du rouleau, assurez-vous que le support du support du rouleau est fermement fixé dans la position qui correspond à la largeur du papier rouleau.

    Important

    • Assurez-vous que la vis moletée sur le support du support du rouleau est serrée jusqu'à ce qu'elle ne tourne plus.

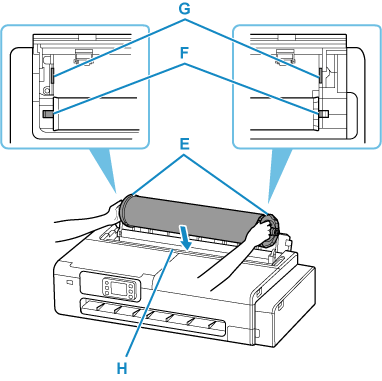

  10. Tenez les supports de rouleau gauche et droit (E) et placez le papier sur la glissière (H) de manière à ce que les arbres du support du rouleau (F) soient devant les fentes du support de rouleau (G).

    Placez le rouleau de papier de sorte que le support du rouleau marqué d'un [R] se trouve sur le côté droit et le support du rouleau marqué d'un [L] se trouve sur le côté gauche.

    Important

    • Ne laissez pas le papier en rouleau ou d'autres matériaux entrer en contact avec les rouleaux du capot d'alimentation situés à l'intérieur du capot d'alimentation de papier rouleau. Cela pourrait entraîner des problèmes d'alimentation du papier.

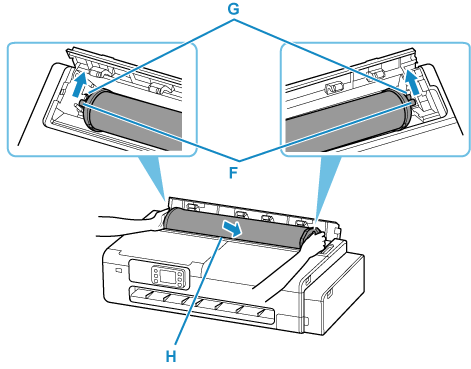

  11. Placez les arbres (F) des supports du rouleau gauche et droit dans les fentes du support du rouleau (G) en les faisant glisser sur les glissières (H).

    Attention

    • Ne forcez pas le support du rouleau dans l'imprimante si les extrémités gauche et droite sont inversées. Vous risqueriez d'endommager l'imprimante et le support du rouleau.

    • Ne relâchez pas le support du rouleau tant qu'il n'est pas chargé dans la fente du support du rouleau.

    • Veillez à ne pas vous coincer les doigts entre les arbres du support du rouleau (F) et les fentes du support de rouleau (G) lors du chargement des rouleaux.

    Important

    • Si le bord avant du papier rouleau est coupé de manière ondulée ou est replié, le papier peut ne pas être avancé correctement. Coupez le bord avant du papier rouleau à l'aide de ciseaux ou autre et redressez-le.

    • Chargez le papier rouleau de sorte qu'il ne soit pas chargé dans le sens opposé.

    • Si le rouleau s'est déroulé, retendez-le avant de le charger.

    • Si le papier est froissé ou plié, redressez-le avant de le charger.

    • Chargez le rouleau de façon à ne laisser aucun espace entre les côtés du rouleau et le support du rouleau.

  12. Insérez le bord avant du rouleau dans la fente d'alimentation (I) et alimentez-le jusqu'à ce que vous entendiez un son ou que l'affichage à l'écran change.

    Important

    • Si le bord avant du papier est coincé dans le rouleau et qu'il est difficile de l'insérer dans la fente d'alimentation, tirez légèrement sur le rouleau avant d'insérer le bord dans la fente d'alimentation.

    • Attention à ne pas salir la surface d'impression du rouleau de papier lorsque vous l'insérez dans la fente. Cela pourrait altérer la qualité d'impression. Nous vous recommandons de porter des gants de tissu propres lors de la manipulation des rouleaux pour protéger la surface d'impression.

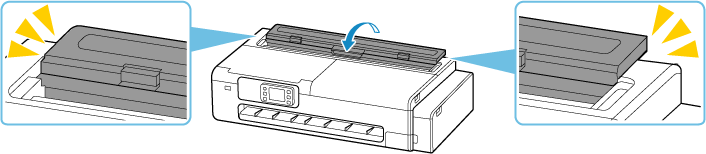

  13. Fermez complètement le capot d'alimentation de papier rouleau.

  14. Sélectionnez le type de papier à utiliser.

    Une fois le type de papier sélectionné, l'alimentation du papier démarre.

    Important

    • N'ouvrez pas le capot d'alimentation de papier rouleau une fois l'alimentation de papier démarrée. Cela peut entraîner un échec de l'alimentation de papier.

    • Si le bord est froissé ou souillé, coupez le bord du rouleau à l'aide de la fonction Définissez longueur de découpe.

    • Selon le type de papier, la largeur du papier peut ne pas être détectée automatiquement. Suivez les instructions à l'écran pour sélectionner manuellement le format de papier.

    Remarque

    • Pour en savoir plus sur les types de support sélectionnables, reportez-vous à "Liste d'informations sur les papiers."

    • Lorsque vous sélectionnez Activer dans Conserver type de papier rouleau, il n'est pas nécessaire de spécifier le type de papier.
