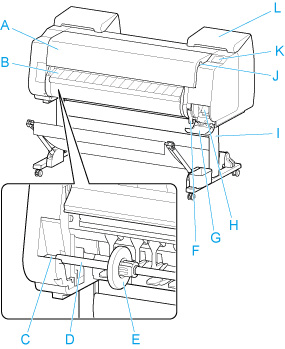

Frente
- A: Tampa superior
-
Abra esta tampa para instalar a cabeça de impressão, carregar o papel e remover o papel preso de dentro da impressora, conforme necessário.
- B: Guia de saída
- Guia os documentos impressos conforme eles são ejetados. Abra esta guia quando carregar um rolo.
- C: Slot do suporte em rolo
- Deslize o Suporte de rolo no slot.
- D: Suporte do rolo
- E: Fixador do suporte
- Fixe o rolo ao Suporte do rolo com essa peça.
- F: Alavanca de liberação
- Para liberar o retentor de papel, levante a alavanca.
- G: Tampa do cartucho de manutenção
- Abra esta tampa para substituir o cartucho de manutenção.
- H: Cartucho de manutenção
- I: Suporte da impressora
-
Suporte que segura a impressora. Equipado com rodízios para facilitar o deslocamento.
- J: porta da unidade flash USB
- Insira uma unidade flash USB nesta porta.
- K: Tela sensível ao toque
-
Utilize essa tela para operar a impressora e verificar o status da impressora.
- L: Tampa do cartucho de tinta
-
Abra esta tampa para substituir o cartucho de tinta.
Conjunto do Suporte do Rolo
Carregue o papel em rolo no suporte do rolo e carregue o suporte na impressora. É possível usar o suporte do rolo com núcleos de papel de 2 polegadas e 3 polegadas. Contudo, ao usar um papel em rolo com núcleo de 3 polegadas, instale o anexo de núcleo de papel de 3 polegadas.
- PRO-6600 / PRO-566 : Conjunto do suporte do rolo RH2-66
- PRO-4600 / PRO-546 : Conjunto do suporte do rolo RH2-46
- PRO-2600 / PRO-526 : Conjunto do suporte do rolo RH2-29
-

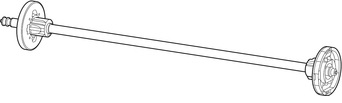

Suporte do rolo (para núcleos de papel com 2 e 3 polegadas)
-
Anexo de núcleo de papel de 3 polegadas (x2)
Cartucho de manutenção
Número do modelo: MC-30
Absorve tinta usada para limpeza.
Importante
- Ao comprar, verifique o número do modelo.
