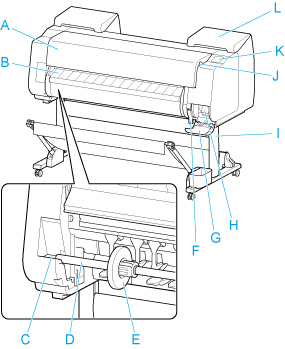

Frontal
- A: Cubierta superior
-
Abra esta cubierta para instalar el cabezal de impresión, cargar el papel y retirar el papel atascado del interior de la impresora, si es necesario.
- B: Guía de salida
- Guía los documentos impresos cuando se expulsan. Abra esta guía cuando cargue un rollo.
- C: Ranura del soporte de rollo
- Deslice el soporte del rollo en esta ranura.
- D: Soporte del rollo
- E: Tope del soporte
- Use esta pieza para fijar el rollo en el soporte del rollo.
- F: Palanca de liberación
- Para liberar la sujeción de papel, levante la palanca.
- G: Cubierta del cartucho de mantenimiento
- Abra esta cubierta para cambiar el cartucho de mantenimiento.
- H: Cartucho de mantenimiento
- I: Soporte de la impresora
-
Un soporte que sujeta la impresora. Equipado con ruedas giratorias para facilitar su traslado.
- J: puerto de la unidad flash USB
- Introduzca una unidad flash USB en este puerto.
- K: Pantalla táctil
-
Utilice esta pantalla para poner en funcionamiento la impresora y comprobar el estado de la misma.
- L: Cubierta del depósito de tinta
-
Abra esta cubierta para cambiar el depósito de tinta.
Conjunto del soporte del rollo
Cargue un rollo en el soporte del rollo y, a continuación, cargue el soporte en la impresora. Puede utilizar el soporte del rollo con ambos tubos de papel de 2 y 3 pulgadas. Si utiliza rollos de papel con un tubo de 3 pulgadas, utilice la sujeción de tubo de papel de 3 pulgadas.
- PRO-6600 / PRO-566 : Conjunto del soporte del rollo RH2-66
- PRO-4600 / PRO-546 : Conjunto del soporte del rollo RH2-46
- PRO-2600 / PRO-526 : Conjunto del soporte del rollo RH2-29
-

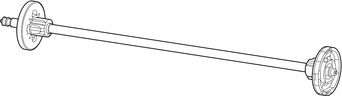

Soporte del rollo (para tubos de papel de 2 y 3 pulgadas)
-
Sujeción de tubo de papel de tres pulgadas (x2)
Cartucho de mantenimiento
Número de modelo: MC-30
Absorbe la tinta utilizada para la limpieza.
Importante
- Al realizar la compra, compruebe el número de modelo.
