Comprobación de las boquillas obstruidas

Si la impresión sale borrosa o tiene un hilo de color diferente, imprima un patrón de prueba de los inyectores para comprobar que ningún inyector del cabezal de impresión esté obstruido.

Nota

Elementos que es necesario preparar
Una hoja de papel normal de tamaño A4 o Carta

  1. Cargue una sola hoja de papel normal de tamaño A4 o Carta en la alimentación superior.

    Después de cargar el papel, se muestra la pantalla de registro de la información del papel para la alimentación superior.

    Seleccione A4 o Carta (Letter) para Tm. pág. (Page size) y Papel normal (Plain paper) para Tipo (Type), y seleccione Registrar (Register).

    Si aparece in mensaje en la pantalla, siga las indicaciones del mensaje para completar el registro.

    Importante

    • La bandeja de alimentación manual no está disponible para el procedimiento de impresión del patrón de prueba de los inyectores. Cargue el papel en la alimentación superior.

  2. Abra suavemente la bandeja de salida del papel.

    Abra suavemente la extensión de la bandeja de salida, a continuación, saque el soporte de la salida del papel.

  3. Seleccione Mantenimiento (Maintenance) en la pantalla INICIO.

  4. Seleccione Prueba de los inyectores (Nozzle Check).

    Aparecerá la pantalla de confirmación.

  5. Seleccione Sí (Yes).

    Se imprimirá el patrón de prueba de los inyectores y aparecerán dos pantallas de confirmación del patrón en la pantalla LCD.

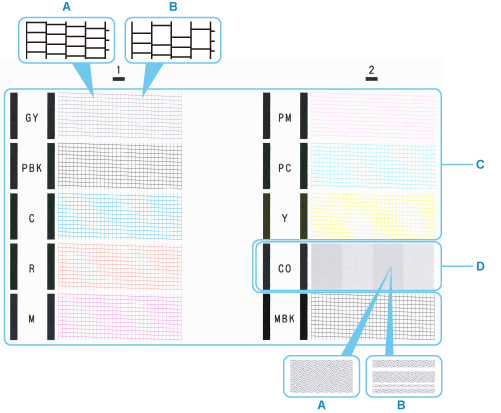

  6. Compruebe los resultados de impresión.

    Compruebe si faltan líneas en el patrón C o si hay rayas horizontales en el patrón D.

    • A: No faltan líneas/no hay rayas horizontales
    • B: Faltan líneas/hay rayas horizontales

    Nota

    • Puesto que la tinta CO no tiene color, su patrón se imprime sobre un patrón negro. Compruebe si hay rayas horizontales (E) en las bandas grises oscuras del patrón.

  7. Seleccione el patrón que se ajuste más al patrón de prueba de los inyectores impreso en la pantalla de confirmación.

    Para A (no faltan líneas o no hay rayas horizontales) en el patrón C y en el patrón D:

    No es necesario realizar la limpieza. Seleccione Todos A (All A) y, a continuación, pulse el botón OK.

    Confirme el mensaje y, a continuación, pulse el botón OK.

    Volverá a la pantalla Mantenimiento (Maintenance).

    Para B (faltan líneas o aparecen rayas horizontales) en el patrón C, en el patrón D o en ambos:

    Es necesario limpiar. Seleccione También B (Also B) y vaya al siguiente paso.

    Si el patrón D o cualquiera de los colores del patrón C no se imprime:

    (Ejemplo: el patrón magenta no se imprime)

    Es necesario limpiar. Seleccione También B (Also B) y vaya al siguiente paso.

  8. Seleccione Sí (Yes) en la pantalla de confirmación de limpieza.

  9. Seleccione el grupo de tinta que va a limpiar.

    • Todos los colores (All colors)

    • Patrón 1 (Pattern 1): GY / PBK / C / R / M

    • Patrón 2 (Pattern 2): PM / PC / Y / CO / MBK

    La impresora comenzará a limpiar el cabezal de impresión.

    Importante

    • No lleve a cabo ninguna otra operación hasta que la impresora haya finalizado la limpieza del cabezal de impresión.

  10. Compruebe el mensaje y seleccione Sí (Yes).

    Se imprimirá un patrón de prueba de los inyectores y aparecerán dos pantallas de confirmación del patrón en la pantalla LCD.

  11. Repita los pasos del 6 al 10.

Importante
