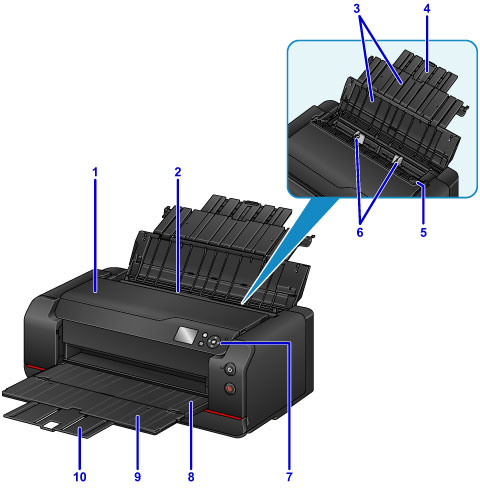

Framsida
- (1) övre lucka
- Öppna för att ta bort papper som har fastnat inuti eller för att byta ut skrivhuvudet.
- (2) övre matning
-
Två eller flera ark av samma format och papperstyp kan fyllas på samtidigt och matas automatiskt ut, ett ark i taget.
- (3) pappersstöd
- Öppna för att fylla på papper i den övre matningen.
- (4) pappersstödets förlängningsdel
- Dra ut för att fylla på papper i den övre matningen.
- (5) lucka för matningsfack
-
Hindrar föremål från att hamna i matningsfacket.
Öppna luckan för att justera pappersledarna och stäng den igen före utskrift.
- (6) pappersledare
- Justera med båda sidor av pappersbunten.
- (7) manöverpanel
-
Används för att ändra inställningar och styra skrivaren.
- (8) utmatningsfack
- Utskrivna papper matas ut. Öppna helt innan utskrift görs.
- (9) utmatningsfackets förlängningsdel
- Öppna det för att stödja papper som matas ut.
- (10) pappersutmatningsstöd
- Dra ut för att ge stöd åt det utmatade papperet.
- (11) Lampan PÅ (ON)
- Tänds efter att ha blinkat när strömmen slås på.
- (12) PÅ (ON)-knappen
-
Används för att slå på och stänga av strömmen.
- (13) Knappen Stopp (Stop)
- Avbryter ett pågående utskriftsjobb.
- (14) Stoppare för bläckförsörjning
- Om stopparen för bläckförsörjning längst ned på skrivaren sticker ut visas ett felmeddelande och skrivaren stannar. Uppmärksamma stopparen för bläckförsörjning genom att installera skrivaren på en plan yta.
- (15) behållarens lock
-
Öppna när du byter bläckbehållare.
