Edestä

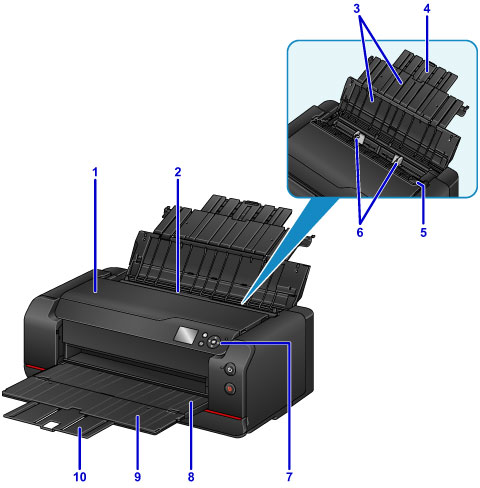

Kuva tulostimen etuosasta
(1) yläkansi
Avaa, kun haluat poistaa laitteen sisään juuttuneen paperin tai vaihtaa tulostuspään.
(2) ylälokero

Laitteeseen voidaan lisätä samalla kertaa kaksi tai useampia arkkeja samankokoista ja -tyyppistä paperia. Paperit syötetään automaattisesti yksi arkki kerrallaan.

(3) paperituki
Avaa ylälokero ja lisää paperia.
(4) paperituen jatke
Vedä ulos, kun haluat lisätä paperia ylälokeroon.
(5) syöttöaukon kansi

Estää vieraiden esineiden putoamisen syöttöaukkoon.

Avaa kansi paperiohjainten kohdistamista varten ja sulje se ennen tulostusta.

(6) paperiohjaimet
Työnnä ohjain paperipinon molempia reunoja vasten.
(7) käyttöpaneeli

Voit muuttaa tulostimen asetuksia tai käyttää sen toimintoja.

(8) paperin luovutustaso
Tulostettavat paperit tulevat ulos tästä. Avaa taso ennen tulostamista.
(9) luovutustason jatke
Avaa tulostetun paperin tueksi.
(10) paperin luovutustuki
Avaa jatke tulostetun paperin tueksi.
Kuva tulostimen etuosasta
(11) KÄYTÖSSÄ (ON)-merkkivalo
Vilkkuu ensin ja jää sitten palamaan, kun virta kytketään.
(12) KÄYTÖSSÄ (ON)-painike

Kytkee tai katkaisee virran.

(13) Pysäytä (Stop) -painike
Peruuttaa meneillään olevan tulostustyön.
(14) mustesyötön pysäytin
Jos mustesyötön pysäytin työntyy ulos tulostimen alapuolelta, näkyviin tulee virheilmoitus, ja tulostimen toiminta pysähtyy. Mustesyötön pysäyttimen vuoksi tulostin on asennettava tasaiselle pinnalle.
(15) säiliön kansi

Avaa tämä, kun vaihdat mustesäiliöitä.
