Mengganti Kepala Cetak

Jika diperlukan penggantian kepala cetak, persiapkan dengan memeriksa tindakan pencegahan berikut ini, kemudian ganti.

Penting

  • Penggantian kepala cetak mengonsumsi tinta. Tinta yang dikonsumsi dikeluarkan ke dalam kartrij perawatan. Sebelum mengganti kepala cetak, periksa level sisa tinta dan ruang dalam kartrij perawatan. Jika tidak ada tinta yang cukup dalam kotak tinta atau kartrij perawatan tidak memiliki ruang yang cukup, dapatkan kotak tinta baru atau kartrij perawatan baru.

  • Pastikan bahwa Versi sekarang:(Current version:) menunjukkan 2.000 atau yang lebih baru dalam layar Informasi sistem(System information) pada Informasi pencetak(Printer information). Jika Versi sekarang:(Current version:) tidak menunjukkan 2.000 atau yang lebih baru, perbarui firmware.

Kepala cetak yang kompatibel

Untuk detail tentang kepala cetak yang kompatibel, lihat Kepala Cetak.

Tindakan Pencegahan Ketika Menangani Kepala Cetak

Ambil tindakan pencegahan berikut ini ketika menangani kepala cetak.

Perhatian

  • Untuk keamanan, simpan kepala cetak jauh dari jangkauan anak-anak.
  • Jika tinta terminum secara tidak sengaja, segera hubungi dokter.
  • Jangan sentuh kepala cetak segera setelah mencetak. Kepala cetak menjadi sangat panas, dan berisiko menyebabkan luka bakar.

Penting

  • Mungkin terdapat tinta di sekitar mulut semprot kepala cetak yang Anda keluarkan. Tangani kepala cetak dengan hati-hati selama penggantian. Tinta mungkin dapat menodai pakaian.

  • Jangan buka kemasan kepala cetak sampai sesaat sebelum pemasangan. Setelah mengeluarkan kepala cetak dari kemasan, segera pasang. Jika kepala cetak dibiarkan begitu saja setelah kemasan dibuka, mulut semprot mungkin kering, dan dapat memengaruhi kualitas pencetakan.

Prosedur Penggantian

Ketika Anda perlu mengganti kepala cetak, ikuti prosedur di bawah ini.

Perhatian

  • Ketika akan mengganti kepala cetak segera setelah mencetak, tunggu beberapa menit sebelum menggantinya. Bagian logam dari kepala cetak menjadi panas selama pencetakan, dan ada risiko terjadi luka bakar jika menyentuh bagian ini.

Penting

  • Tangan Anda mungkin menjadi kotor selama penggantian kepala cetak. Gunakan sarung tangan yang tersedia dalam kotak kepala cetak baru untuk penggantian.

  1. Pastikan bahwa daya dinyalakan, kemudian layar BERANDA ditampilkan.

    Jika layar BERANDA tidak ditampilkan, tekan tombol BERANDA(HOME).

  2. Pilih Perawatan(Maintenance) pada layar BERANDA, kemudian tekan tombol OK.

    Layar Perawatan(Maintenance) akan muncul.

  3. Pilih Penggantian kepala cetak(Head replacement), kemudian tekan tombol OK.

    Layar konfirmasi akan muncul.

  4. Konfirmasikan pesan, pilih Ya(Yes), kemudian tekan tombol OK.

    Penting

    • Jika kartrij perawatan tidak memiliki ruang kosong yang cukup, pesan yang memberitahukan Anda untuk mengganti kartrij perawatan akan ditampilkan. Ikuti petunjuk dalam pesan untuk mengganti kartrij perawatan. Jika pesan ini ditampilkan, Anda tidak dapat menggunakan pencetak sampai Anda menggantinya dengan yang baru.
    • Jika tidak ada tinta yang cukup dalam kotak tinta, pesan yang memberitahukan Anda untuk mengganti kotak tinta ditampilkan. Ikuti petunjuk dalam pesan untuk mengganti kotak tinta. Jika pesan ini ditampilkan, Anda tidak dapat menggunakan pencetak sampai Anda menggantinya dengan yang baru.

  5. Ketika pesan muncul, buka penutup atas.

    Tinta dimasukkan. Ini membutuhkan sekitar 7 menit.

    Setelah tinta dimasukkan, penahan kepala cetak (A) bergerak ke posisi penggantian dan petunjuk penggantian ditampilkan pada LCD.

    Penting

    • Saat tinta sedang dimasukkan, selalu ikuti langkah pencegahan di bawah ini. Jika tidak, pemasukan tinta mungkin dapat terganggu dan harus dimulai kembali, menyebabkan pencetak mengonsumsi lebih banyak tinta.

      • Jangan mencabut kabel pencetak untuk mematikan daya.
      • Jangan membuka penutup kotak.
      • Jangan membuka penutup kartrij perawatan.
      • Jangan memindahkan atau mengangkat pencetak.
    • Jangan menutup penutup atas sampai penggantian kepala cetak selesai.

  6. Tarik ke depan tuas sambungan (C) sambil menekan tombol Kunci(Lock) (B) seperti ditunjukkan dengan panah pada gambar di bawah.

    Penting

    • Jangan menyentuh film bening (D) atau sabuk putih (E). Jika Anda mengotori atau menggores bagian ini dengan menyentuhnya dengan kertas atau tangan Anda, hal ini mungkin dapat merusak pencetak.

  7. Buka tuas pengunci kepala cetak (F) sepenuhnya sampai berhenti.

  8. Keluarkan kepala cetak dengan menggunakan pegangannya (G).

    Penting

    • Jangan pernah menyentuh kontak logam (H) pada penahan kepala cetak. Juga, jangan biarkan kotoran apa pun menempel pada kontak logam penahan kepala cetak. Ini dapat merusak pencetak.

    Catatan

    • Buang kepala cetak bekas sesuai dengan peraturan setempat.

  9. Buka kemasan yang berisi kepala cetak baru.

    Keluarkan tempat kepala dari dalam kemasan dan lepaskan selotipnya.

  10. Angkat kepala cetak dengan pegangannya dan lepaskan sumbatan pelindung kanan dan kiri (I).

    Penting

    • Selalu pegang kepala cetak pada pegangannya. Jangan pernah menyentuh mulut semprot (J) atau kontak logam (K). Ini mungkin merusak kepala cetak dan memengaruhi kualitas cetak.

    • Jangan pernah menyentuh bagian suplai tinta (L). Hal ini dapat menyebabkan masalah pencetakan.

    • Permukaan dalam sumbatan pelindung dilapisi dengan tinta untuk melindungi mulut semprot. Hati-hati jangan menyentuh permukaan ini ketika melepas penutup.
    • Kepala cetak berisi tinta untuk melindungi mulut semprot. Kami menganjurkan Anda untuk melepaskan sumbatan pelindung sambil memegangnya melewati tempat kepala yang berisi kepala cetak atau dengan menjaganya agar tinta tidak menetes dan menodai pakaian Anda atau area sekelilingnya. Jika tinta menetes secara tidak sengaja, seka dengan kain kering.
    • Jika Anda perlu meletakkan sementara kepala cetak di suatu tempat sebelum memasangnya, kembalikan ke dalam tempat kepala dengan arah yang sama. Menempatkannya dengan menghadap ke bawah dapat merusak mulut semprot atau kontak logam, memengaruhi kualitas pencetakan.
    • Jangan memasang kembali sumbatan pelindung. Buang sesuai dengan peraturan setempat.

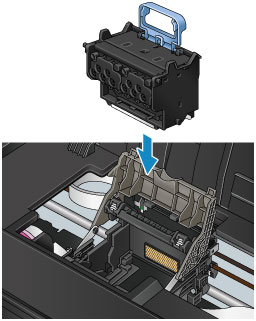

  11. Dengan hati-hati, dorong masuk kepala cetak secara mantap, pastikan bahwa mulut semprot, kontak logam, dan bagian suplai tinta tidak menyentuh penahan kepala cetak.

  12. Tutup tuas pengunci kepala cetak.

  13. Tutup tuas sambungan sampai berbunyi klik pada tempatnya.

  14. Tutup penutup atas.

    Pencetak sekarang terisi dengan tinta. Ini membutuhkan sekitar 20 menit.

    Setelah pencetak terisi, layar konfirmasi muncul.

    Ikuti petunjuk dalam pesan pada LCD untuk mengatur posisi kepala cetak.

    Penting

    • Saat tinta sedang diisi, jangan pernah melepaskan kotak tinta atau kartrij perawatan. Tinta mungkin dapat bocor.

    • Saat tinta sedang diisi, selalu ikuti langkah pencegahan di bawah ini. Jika tidak, pengisian tinta mungkin dapat terganggu dan harus dimulai kembali, menyebabkan pencetak mengonsumsi lebih banyak tinta.

      • Jangan mencabut kabel pencetak untuk mematikan daya.
      • Jangan membuka penutup kotak.
      • Jangan membuka penutup kartrij perawatan.
      • Jangan memindahkan atau mengangkat pencetak.

Catatan
