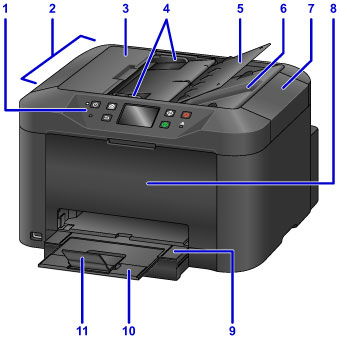

Widok z przodu
- (1) panel operacyjny
-
Umożliwia dostosowanie ustawień i obsługę urządzenia.
- (2) ADF (Automatyczny podajnik dokumentów)
-
Załaduj tu dokumenty. Dokumenty umieszczone na tacy dokumentów są skanowane automatycznie, po jednej stronie.
- (3) pokrywa podajnika dokumentów
- Otwórz, aby usunąć zakleszczone dokumenty.
- (4) prowadnice dokumentów
- Ustaw odpowiednio do szerokości dokumentów znajdujących się w ADF.
- (5) taca dokumentów
- Otwórz w celu załadowania dokumentów do ADF. Można załadować wiele stron o tej samej wielkości i grubości. Załaduj dokumenty stroną zadrukowaną w górę.
- (6) otwór wyjściowy dokumentu
- Wysuwa dokumenty zeskanowane w ADF.
- (7) pokrywa dokumentów
- Otwórz w celu umieszczenia oryginałów na płycie szklanej.
- (8) pokrywa przednia
- Otwórz, aby wymienić zbiorniki z atramentem lub wyjąć zakleszczony papier.
- (9) taca wyprowadzania papieru
- Wysuń, aby podeprzeć wydrukowane dokumenty. Po wysunięciu taca przykrywa kasetę. Zwykle należy pozostawiać tacę wysuniętą.
- (10) przedłużenie tacy wyjściowej
- Wyciągnij, aby podeprzeć wysuwany papier.
- (11) podpórka wyprowadzania papieru
- Należy ją otworzyć w celu podparcia wysuniętego papieru.

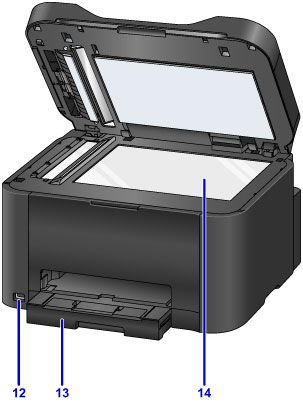

- (12) port napędu flash USB
-
Tu podłączasz napędy flash USB.
Ostrzeżenie- Do portu napędu flash USB w urządzeniu nie należy podłączać żadnych innych urządzeń niż napędy flash USB. Mogłoby to spowodować pożar lub porażenie prądem oraz uszkodzić urządzenie.
Ważne- Nie należy dotykać żadnych odsłoniętych części metalowych.
- Nie należy podłączać kabli USB o długości przekraczającej 3 metrów (10 stóp), ponieważ mogłoby to niekorzystnie wpływać na działanie innych urządzeń peryferyjnych.
- (13) kaseta
-
Tutaj należy ładować papier. Załaduj stos papieru tego samego rozmiaru i typu — będzie on automatycznie podawany arkusz po arkuszu.
- (14) płyta szklana
- Załaduj tu oryginały.
