Ręczne wyrównywanie głowicy drukującej

Uwaga

• Szczegółowe informacje na temat automatycznego wyrównywania głowicy drukującej można znaleźć w części Wyrównywanie głowicy drukującej.

Należy przygotować: dwa arkusze zwykłego papieru formatu A4 lub Letter

1. Upewnij się, że urządzenie jest włączone.

2. Na ekranie GŁÓWNY wybierz opcję Ustawienia (Setup), a następnie naciśnij przycisk OK.

   • Ekran LCD i panel operacyjny

   Pojawi się ekran menu ustawień.

3. Wybierz opcję Obsługa (Maintenance), a następnie naciśnij przycisk OK.

   Pojawi się ekran Obsługa (Maintenance).

4. Wybierz opcję Ręczne wyrównywanie głowicy (Manual head alignment), a następnie naciśnij przycisk OK.



   Pojawi się ekran potwierdzenia.

   Uwaga

   • Aby wydrukować i sprawdzić bieżące wartości wyrównania głowicy drukującej, wybierz opcję Drukuj wartość wyrówn. głowicy (Print the head alignment value).

5. Załaduj do kasety dwa arkusze zwykłego papieru formatu A4 lub Letter.

   Ważne

   • Ekran rejestracji rozmiaru strony oraz typu nośnika nie jest wyświetlany podczas wykonywania operacji dostępnych na ekranie Obsługa (Maintenance). Z tego względu drukowanie będzie uruchamiane nawet po załadowaniu papieru innego niż zwykły w formacie A4 lub Letter.

6. Wyciągnij przedłużenie tacy wyjściowej i otwórz tacę wyprowadzania papieru.

7. Wybierz opcję Tak (Yes), a następnie naciśnij przycisk OK.

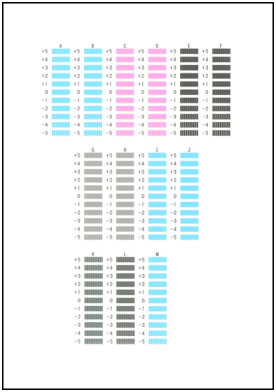

   Zostanie wydrukowany wzór wyrównywania głowicy drukującej.

8. Upewnij się, że deseń został wydrukowany poprawnie, i jeśli jest wydrukowany poprawnie, po wyświetleniu pytania „Czy desenie zostały wydrukowane prawidłowo? (Did the patterns print correctly?)” wybierz opcję Tak (Yes) i naciśnij przycisk OK.

   Zostanie wyświetlony ekran umożliwiający wprowadzenie wartości wyrównania pozycji głowicy.



9. Przeanalizuj pierwsze desenie. Zlokalizuj w kolumnie A deseń, na którym pionowe smugi są najmniej widoczne, a następnie za pomocą przycisków i wybierz numer tego deseniu.



   Uwaga

   • Jeśli wszystkie wzory wyglądają inaczej, wybierz wzór, w którym pionowe smugi są najmniej widoczne.



     A: Delikatne pionowe smugi

     B: Wyraźne białe, pionowe smugi

10. Powtarzaj te czynności, aż zakończysz wprowadzanie numerów deseni w kolumnach od B do M, a następnie naciśnij przycisk OK.

11. Sprawdź wyświetlony komunikat, a następnie naciśnij przycisk OK.

    Zostanie wydrukowany drugi zestaw wzorów.

12. Przeanalizuj drugi zestaw deseni. Zlokalizuj w kolumnie N deseń, na którym poziome smugi są najmniej widoczne, a następnie za pomocą przycisków i wybierz numer tego deseniu.



    Uwaga

    • Jeśli wszystkie wzory wyglądają inaczej, wybierz wzór, w którym poziome smugi są najmniej widoczne.



      C: Delikatne poziome smugi

      D: Wyraźne poziome smugi

13. Powtarzaj te czynności, aż zakończysz wprowadzanie numerów deseni w kolumnach od O do T, a następnie naciśnij przycisk OK.

    W przypadku kolumny P wybierz wzór, w którym pionowe smugi są najmniej widoczne.

14. Po wyświetleniu komunikatu o zakończeniu wyrównywania głowicy drukującej naciśnij przycisk OK.
