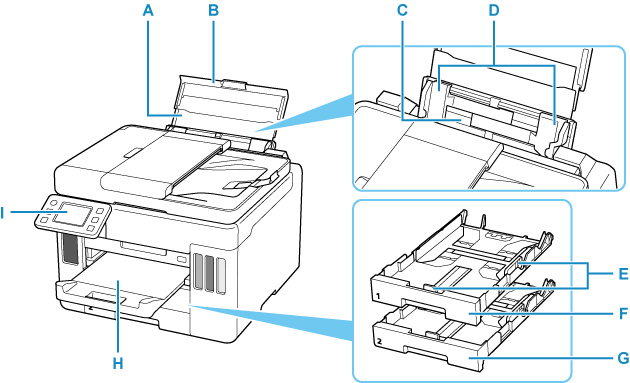

ภาพด้านหน้า

A: ฐานรองกระดาษ

ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

B: ฝาครอบเทรย์ด้านหลัง

เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

C: เทรย์ด้านหลัง

ป้อนกระดาษที่นี่ สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

D: แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

E: แถบกำหนดแนวกระดาษ

ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ

F: กลักกระดาษ 1

ป้อนกระดาษธรรมดาขนาด A4, B5, A5 หรือ Letter ลงในกลักกระดาษ และใส่เข้าไปในเครื่องพิมพ์

G: กลักกระดาษ 2

ป้อนกระดาษธรรมดาขนาด A4 หรือ Letter ลงในกลักกระดาษ และใส่เข้าไปในเครื่องพิมพ์

H: เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์

I: แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม

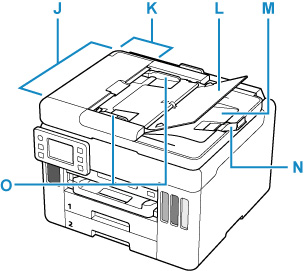

J: ADF (ตัวป้อนเอกสารอัตโนมัติ)

ป้อนเอกสารในที่นี่ เอกสารที่ป้อนลงในเทรย์เอกสารจะถูกสแกนทีละแผ่นโดยอัตโนมัติ

K: ฝาครอบตัวป้อนเอกสาร

เปิดเมื่อต้องการดึงเอกสารที่ติดออก

L: เทรย์เอกสาร

เปิดเพื่อป้อนกระดาษลงใน ADF คุณสามารถใส่เอกสารที่มีขนาดและความหนาเท่ากันได้สองแผ่นขึ้นไป ใส่เอกสารโดยให้ด้านที่ต้องการสแกนหงายขึ้นด้านบน

M: ช่องออกเอกสาร

เอกสารสแกนจาก ADF จะออกมาทางนี้

N: ตัวหยุดเอกสาร

เปิดตัวหยุดต้นฉบับเพื่อรองรับต้นฉบับที่จ่ายออกมา

O: แถบกำหนดแนวเอกสาร

ปรับแถบนี้ให้ตรงกับความกว้างของเอกสารใน ADF
