更換列印頭

更換步驟

需要更換列印頭時，請按照以下步驟操作。

• 觀看短片

重要事項

• 請勿觸摸列印頭上的電氣觸點(A)或列印頭噴嘴(B)。 如果觸摸這些區域，印表機可能無法正確列印。



• 請立即更換列印頭，不要使印表機處於未安裝列印頭的狀態。

1. 確認印表機是否已開啟。

2. 打開上蓋(C)。

   列印頭固定座(D)將會移動。



   注意

   • 請勿手持列印頭固定座以強行將其停止或移動。 列印頭固定座完全停止之前，請勿接觸。

   重要事項

   • 如果墨水弄髒列印頭及/或印表機內部，請在安裝前先用沾水的軟布擦拭。 更換列印頭時，小心不要讓墨水沾到衣服或周圍。

   • 請勿觸摸印表機內部的金屬零件或其他零件。

   • 如果開啟上蓋超過5分鐘，列印頭固定座可能會移動。 在此情況下，關閉上蓋，然後重新開啟。

3. 將墨水閥控制桿轉動至左側。



4. 按重試/取消(RESUME/CANCEL)按鈕。

   列印頭固定座(D)移至更換位置。



5. 取出列印頭。

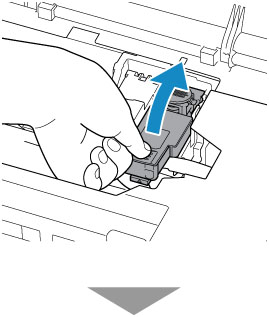

   1. 捏住把手開啟列印頭鎖定蓋。




   2. 拉住列印頭並朝您身體方向輕輕移動。



   3. 取出列印頭。



   重要事項

   • 小心處理列印頭，避免墨水濺污衣物或四周。

   • 請根據當地處理耗用品的法律和法規棄置取下的列印頭。

6. 準備一個新的列印頭。

   1. 從包裝中取出新列印頭，並輕輕地撕下標籤(E)。

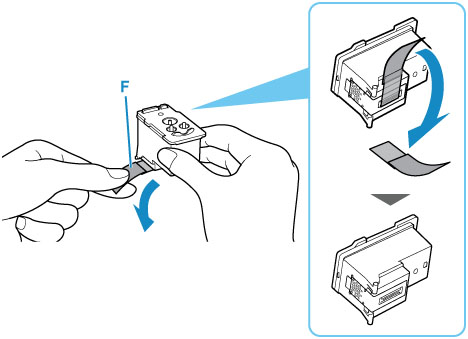

   2. 輕輕地移除保護膠帶(F)。



   重要事項

   • 請勿再黏回取下的標籤和保護膠帶。 請根據當地處理耗用品的法律和法規將其棄置。

   • 請勿觸摸列印頭上的電氣觸點或列印頭噴嘴。 如果觸摸這些區域，印表機可能無法正確列印。

7. 請安裝列印頭。

   1. 將新的列印頭放置在列印頭固定座中。



   2. 關閉列印頭鎖定蓋，將列印頭鎖定到位。

      向下推列印頭鎖定蓋直至其鎖定到位。



8. 按接合按鈕。



   重要事項

   • 向下按接合按鈕直至發出卡嗒聲。 印表機可能無法列印。

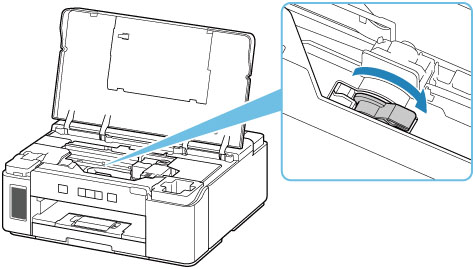

9. 將墨水閥控制桿轉動至右側。



10. 輕輕關閉上蓋。



    注釋

    • 如果上蓋關閉後警告(Alarm)指示燈閃爍，請採取適當的措施。

      • 出現錯誤

    • 印表機自動開始清潔列印頭。 印表機完成清潔列印頭之前，請勿執行任何其他操作。

    • 如果列印頭沒有對齊(列印的格線未對齊或有類似現象)，請調整列印頭位置。

    • 印表機在操作時可能會產生噪音。
