Замена печатающей головки

Процедура замены

Для замены печатающей головки выполните следующие действия.

• Посмотреть видео

Внимание!

• Не прикасайтесь к электрическим контактам (A) и соплу печатающей головки (B) на печатающей головке. При прикосновении к ним принтер может выполнять печать неправильно.



• Сразу же установите другую печатающую головку, не оставляйте принтер без печатающей головки.

1. Убедитесь, что принтер включен.

2. Откройте верхнюю крышку (C).

   Держатель печатающей головки (D) начнет перемещаться.



   Осторожно!

   • Не пытайтесь остановить или передвинуть держатель печатающей головки вручную. Не прикасайтесь к держателю печатающей головки до его полной остановки.

   Внимание!

   • Если чернила попадут на печатающую головку и/или внутрь принтера, перед установкой вытрите их мягкой тканью, смоченной в воде. Во время замены печатающей головки будьте осторожны, чтобы чернила не попали на одежду и окружающие предметы.

   • Не прикасайтесь к металлическим или другим частям внутри принтера.

   • Если верхняя крышка будет оставаться открытой дольше 5 минут, держатель печатающей головки может переместиться. В этом случае закройте верхнюю крышку, а затем откройте ее снова.

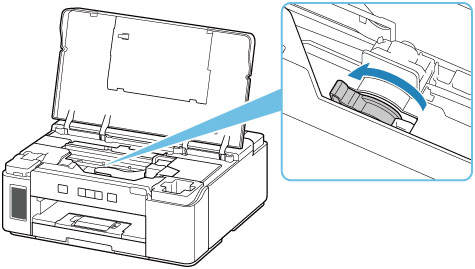

3. Поверните рычажок чернильного клапана влево.



4. Нажмите кнопку ВОЗОБНОВИТЬ/ОТМЕНА (RESUME/CANCEL).

   Держатель печатающей головки (D) переместится в положение для замены.

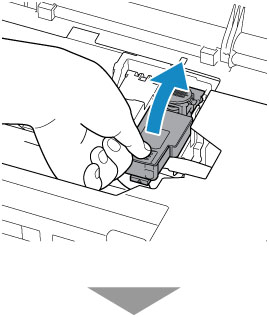

5. Извлеките печатающую головку.

   1. Зажмите упоры и откройте фиксирующую крышку печатающей головки.




   2. Потяните за печатающую головку и слегка выдвиньте ее на себя.



   3. Извлеките печатающую головку.



   Внимание!

   • Обращайтесь с печатающей головкой осторожно, чтобы не испачкать одежду или окружающие предметы.

   • Утилизируйте извлеченную печатающую головку в соответствии с местными законами и правилами, регулирующими утилизацию расходных материалов.

6. Подготовьте новую печатающую головку.

   1. Извлеките новую печатающую головку из упаковки и аккуратно удалите этикетку (E).

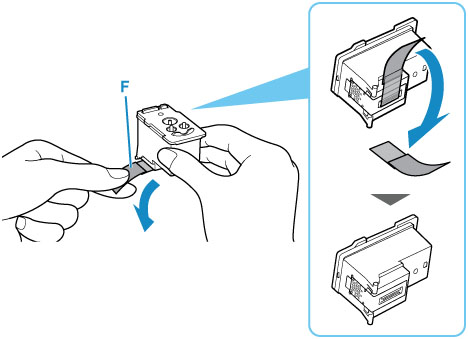

   2. Осторожно снимите защитную ленту (F).



   Внимание!

   • Не прикрепляйте снятую этикетку или защитную ленту обратно. Утилизируйте их в соответствии с местными законами и правилами, регулирующими утилизацию расходных материалов.

   • Не прикасайтесь к электрическим контактам и соплу печатающей головки на печатающей головке. При прикосновении к ним принтер может выполнять печать неправильно.

7. Установите печатающую головку.

   1. Поместите новую печатающую головку в держатель печатающей головки.



   2. Закройте фиксирующую крышку печатающей головки, чтобы зафиксировать печатающую головку на месте.

      Нажимайте на фиксирующую крышку печатающей головки, пока она не защелкнется.



8. Нажмите соединительную кнопку.



   Внимание!

   • Нажимайте на каждую соединительную кнопку, пока она не защелкнется. Иначе принтер может не печатать.

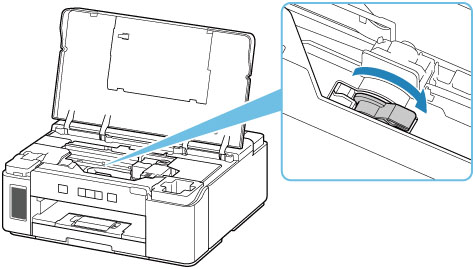

9. Поверните рычажок чернильного клапана вправо.



10. Аккуратно закройте верхнюю крышку.



    Примечание.

    • Если индикатор Аварийный сигнал (Alarm) мигает после закрытия верхней крышки, выполните соответствующее действие.

      • Произошла ошибка

    • Принтер запускает очистку печатающей головки автоматически. Не выполняйте другие операции, пока принтер не выполнит очистку печатающей головки.

    • Если печатающая головка не выровнена, на что указывает печать прямых линий со смещением или другие похожие признаки, отрегулируйте положение печатающей головки.

    • Во время работы принтер может издавать шум.
