Sostituzione della testina di stampa

Procedura di sostituzione

Quando è necessario sostituire una testina di stampa, attenersi alla procedura seguente.

• Guarda il filmato

Importante

• Non toccare i contatti elettrici (A) o l'ugello della testina di stampa (B) su una testina di stampa. Questa operazione potrebbe provocare un malfunzionamento della stampante.



• Sostituire immediatamente una testina di stampa e non lasciare la stampante senza la testina di stampa.

1. Controllare che la stampante sia accesa.

2. Aprire il coperchio superiore (C).

   Il supporto della testina di stampa (D) si sposta.



   Attenzione

   • Non forzare l'arresto o lo spostamento del supporto della testina di stampa. Non toccare il supporto della testina di stampa fino a quando non si arresta completamente.

   Importante

   • Se l'inchiostro macchia la testina di stampa e/o l'interno della stampante, pulire utilizzando un panno morbido inumidito con acqua prima dell'installazione. Prestare attenzione a non far cadere l'inchiostro sugli abiti o sull'area circostante quando si sostituisce la testina di stampa.

   • Non toccare le parti metalliche o altri componenti all'interno della stampante.

   • Se il coperchio superiore viene lasciato aperto per oltre 5 minuti, il supporto della testina di stampa potrebbe spostarsi. In questo caso, chiudere il coperchio superiore e riaprirlo.

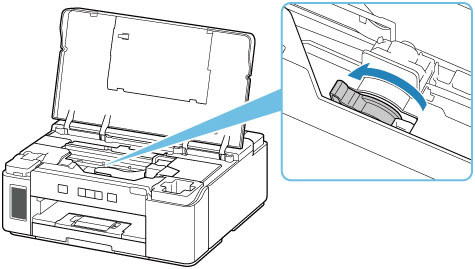

3. Ruotare la leva valvola d'inchiostro verso sinistra.



4. Premere il pulsante RIPRENDI/ANNULLA (RESUME/CANCEL).

   Il supporto della testina di stampa (D) si sposta nella posizione di sostituzione.



5. Rimuovere la testina di stampa.

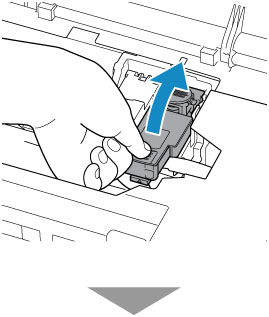

   1. Premere sulle linguette e aprire il coperchio di bloccaggio della testina di stampa.




   2. Tirare la testina di stampa e spostarla leggermente verso di sé.



   3. Estrarre la testina di stampa.



   Importante

   • Maneggiare con cura la testina di stampa per evitare di macchiare gli indumenti o l'area circostante.

   • Smaltire la testina di stampa rimossa in conformità alle norme e alle leggi locali riguardanti lo smaltimento dei materiali di consumo.

6. Preparare una nuova testina di stampa.

   1. Estrarre una nuova testina di stampa dalla relativa confezione e rimuovere delicatamente l'etichetta (E).

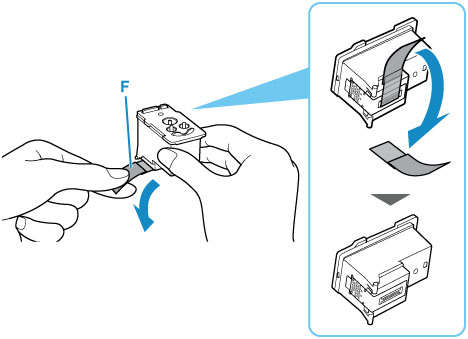

   2. Rimuovere delicatamente il nastro di protezione (F).



   Importante

   • Non riapplicare l'etichetta e il nastro di protezione rimossi. Smaltirli in conformità con le norme e le leggi locali riguardanti lo smaltimento dei materiali di consumo.

   • Non toccare i contatti elettrici o l'ugello della testina di stampa su una testina di stampa. Questa operazione potrebbe provocare un malfunzionamento della stampante.

7. Installare la testina di stampa.

   1. Inserire una nuova testina di stampa nel supporto della testina di stampa.



   2. Chiudere il coperchio di bloccaggio della testina di stampa per bloccare la testina di stampa in posizione.

      Premere sul coperchio di bloccaggio della testina di stampa finché non scatta in posizione.



8. Spingere il pulsante di collegamento.



   Importante

   • Spingere verso il basso il pulsante di collegamento finché non scatta in posizione. La stampante potrebbe non stampare.

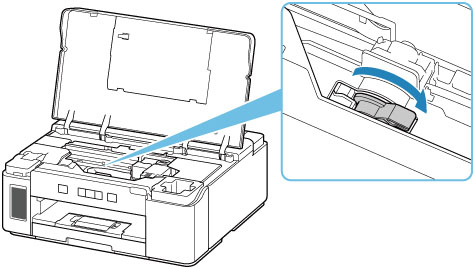

9. Ruotare la leva valvola d'inchiostro verso destra.



10. Chiudere il coperchio superiore delicatamente.



    Nota

    • Se la spia Allarme (Alarm) lampeggia ancora dopo avere chiuso il coperchio superiore, eseguire l'azione appropriata.

      • Si verifica un errore

    • La stampante avvia automaticamente la pulizia della testina di stampa. Non effettuare altre operazioni finché la stampante non termina la pulizia della testina di stampa.

    • Se la testina di stampa non è allineata, come indicato dalle linee stampate non allineate correttamente o da indicazioni simili, modificarne la posizione.

    • La stampante produce rumore durante il funzionamento.
