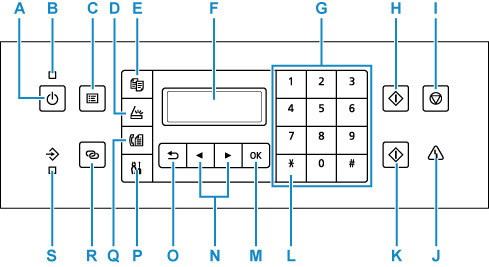

แผงการทำงาน

A: ปุ่ม พลังงาน(ON)

สำหรับเปิดหรือปิดเครื่อง ก่อนที่จะเปิดเครื่อง ให้ตรวจสอบว่าฝาครอบเอกสารปิดอยู่

• การเปิดและปิดเครื่องพิมพ์

B: สัญญาณไฟ พลังงาน(ON)

ไฟจะกะพริบและติดสว่างเมื่อทำการเปิดเครื่อง

C: ปุ่ม เมนู(MENU)

แสดงหน้าจอ Copy menu, Scan menu หรือ Fax menu

D: ปุ่ม สแกน(SCAN)

สลับเครื่องพิมพ์เป็นโหมดสแกน

E: ปุ่ม ทำสำเนา(COPY)

สลับเครื่องพิมพ์เป็นโหมดทำสำเนา

F: LCD (จอภาพผลึกเหลว)

แสดงข้อความ รายการเมนู และสถานะการทำงาน

G: ปุ่มตัวเลข

ใช้เพื่อป้อนค่าตัวเลข เช่น จำนวนชุด รวมถึงหมายเลขแฟกซ์/โทรศัพท์ และตัวอักขระ

H: ปุ่ม สีดำ(Black)

เริ่มการทำสำเนา การสแกน การแฟกซ์ ฯลฯ เป็นขาวดำ

I: ปุ่ม หยุด(Stop)

ยกเลิกการทำงานในขณะที่กำลังดำเนินการพิมพ์ ทำสำเนา สแกน หรือการส่ง/การรับแฟกซ์

J: สัญญาณไฟ เตือน(Alarm)

สัญญาณไฟจะติดสว่างหรือกะพริบเมื่อเกิดข้อผิดพลาด

K: ปุ่ม สี(Color)

เริ่มการทำสำเนาสี การสแกน การส่งแฟกซ์ ฯลฯ

L: ปุ่ม โทนสี(Tone)

สลับไปยังการโทรแบบกดปุ่มชั่วคราวหากเครื่องพิมพ์ของคุณเชื่อมต่ออยู่กับสายโทรศัพท์แบบพัลส์

M: ปุ่ม OK

ทำให้การเลือกรายการเมนูหรือการตั้งค่าเสร็จสมบูรณ์ ปุ่มนี้ยังใช้สำหรับการแก้ไขข้อผิดพลาดหรือนำเอกสารที่เหลืออยู่ออกจาก ADF (ตัวป้อนเอกสารอัตโนมัติ)

N: ปุ่ม และ

ใช้สำหรับการเลือกรายการการตั้งค่า ปุ่มนี้ยังใช้ในเมื่อการป้อนอักขระ

• การเลือกเมนูหรือรายการการตั้งค่า

O: ปุ่ม ถอยหลัง(Back)

ทำให้จอ LCD กลับไปยังหน้าจอก่อนหน้า

P: ปุ่ม ตั้งค่า(Setup)

แสดงหน้าจอ Setup menu ด้วยเมนูนี้ คุณสามารถทำการบำรุงรักษาเครื่องพิมพ์และเปลี่ยนการตั้งค่าเครื่องพิมพ์ ยังใช้สำหรับการเลือกโหมดการป้อน

Q: ปุ่ม แฟกซ์(FAX)

สลับเครื่องพิมพ์เป็นโหมดแฟกซ์

R: ปุ่ม เชื่อมต่อไร้สาย(Wireless connect)

กดปุ่มนี้ค้างไว้เพื่อตั้งค่าข้อมูลเราเตอร์แบบไร้สายในเครื่องพิมพ์โดยตรงจากสมาร์ทโฟนหรืออุปกรณ์อื่น (โดยไม่ต้องดำเนินการใดๆ บนเราเตอร์)

S: สัญญัณไฟ ความจำแฟกซ์(FAX Memory)

ติดสว่างเมื่อมีเอกสารที่ได้รับหรือยังไม่ได้ส่งเก็บไว้ในหน่วยความจำของเครื่องพิมพ์
