Wymiana głowicy drukującej

Procedura wymiany

W przypadku konieczności wymiany głowicy drukującej należy postępować zgodnie z poniższą procedurą.

• Obejrzyj film

Ważne

• Nie wolno dotykać styków elektrycznych (A) ani dysz głowicy drukującej (B) na głowicy drukującej. Mogłoby to spowodować nieprawidłowe drukowanie przez drukarkę.



• Natychmiast wymień głowicę drukującą i nie pozostawiaj drukarki bez głowicy drukującej.

1. Upewnij się, że zasilanie drukarki jest włączone.

2. Naciśnij przycisk Ustawienia (Setup), za pomocą przycisków i wybierz opcję Obsługa (Maintenance), a następnie naciśnij przycisk OK.

   • Ekran LCD i panel operacyjny

3. Użyj przycisku i , aby wybrać opcję Rozpocznij wymianę (Start replacement), a następnie naciśnij przycisk OK.



4. Otwórz moduł skanera/pokrywę (C).



   Ważne

   • Jeśli atrament zabrudzi głowicę drukującą i/lub wnętrze drukarki, przed instalacją usuń go za pomocą zwilżonej miękkiej ściereczki. Uważaj, aby podczas wymiany głowicy drukującej nie ubrudzić atramentem ubrania lub otoczenia.

   • Nie należy dotykać elementów metalowych lub innych elementów wewnątrz drukarki.

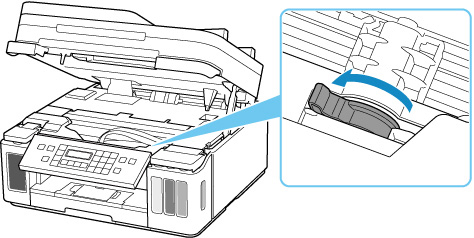

5. Przesuń dźwignię zaworu atramentu do lewej.



6. Naciśnij przycisk OK.

   Uchwyt głowicy drukującej (D) poruszy się.



   Przestroga

   • Nie przytrzymuj uchwytu głowicy drukującej, aby go zatrzymać lub na siłę przesunąć, gdy uchwyt głowicy drukującej działa. Uchwytu głowicy drukującej nie należy dotykać do momentu jego zatrzymania.

   Ważne

   • Jeśli moduł skanera/pokrywa są otwarte przez dłużej niż 10 minut, uchwyt głowicy drukującej może się przemieścić, a kontrolka Alarm zaświecić. W takim przypadku zamknij moduł skanera/pokrywę, a następnie otwórz ją ponownie.

7. Wyjmij głowicę drukującą.

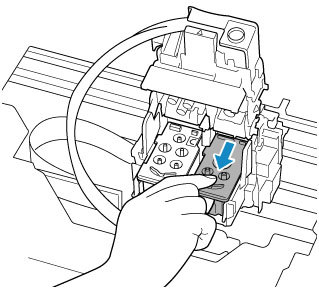

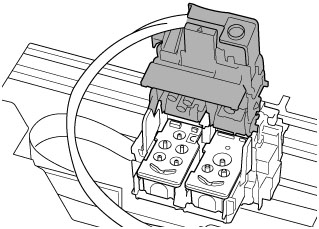

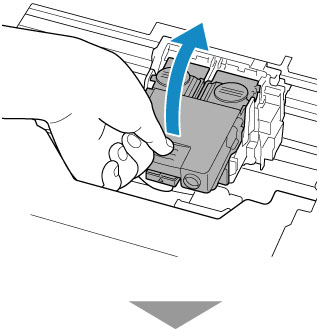

   1. Ściśnij zaciski i otwórz pokrywę blokującą głowicy drukującej.

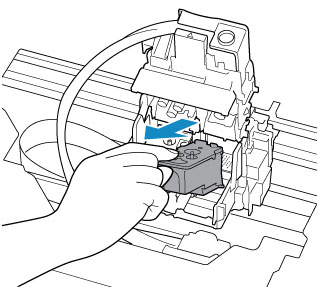

   2. Pociągnij głowicę drukującą i przesuń ją nieco w swoją stronę.



   3. Wyjmij głowicę drukującą.



   Ważne

   • Z głowicą drukującą należy obchodzić się ostrożnie, aby uniknąć poplamienia odzieży i otoczenia.

   • Usuniętą głowicę drukującą należy wyrzucać zgodnie z lokalnymi przepisami dotyczącymi utylizacji materiałów eksploatacyjnych.

8. Przygotuj nową głowicę drukującą.

   1. Wyjmij nową głowicę drukującą z opakowania i delikatnie odklej etykietę (E).

      Włóż głowicę drukującą C (kolorową) do lewego uchwytu głowicy drukującej, a głowicę drukującą B (czarną) do prawego uchwytu głowicy drukującej. Upewnij się, że etykieta została sprawdzona, a głowica drukująca została prawidłowo zainstalowana.

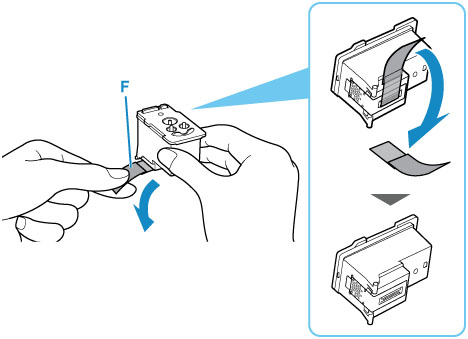

   2. Usuń delikatnie taśmę ochronną (F).



   Ważne

   • Zdjętej etykiety i taśmy ochronnej nie można założyć ponownie. Należy je wyrzucić zgodnie z lokalnymi przepisami dotyczącymi utylizacji materiałów eksploatacyjnych.

   • Nie wolno dotykać styków elektrycznych ani dysz głowicy drukującej na głowicy drukującej. Mogłoby to spowodować nieprawidłowe drukowanie przez drukarkę.

9. Zainstaluj głowicę drukującą.

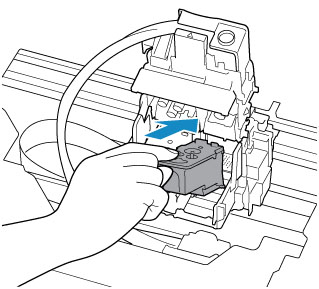

   1. Włóż nową głowicę drukującą do uchwytu głowicy drukującej.

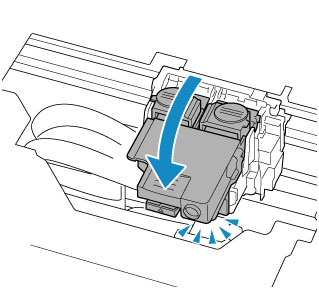

   2. Zamknij pokrywę blokującą głowicy drukującej, aby zablokować głowicę drukującą w odpowiednim położeniu.

      Dociśnij pokrywę blokującą głowicy drukującej, aż zatrzaśnie się na swoim miejscu.

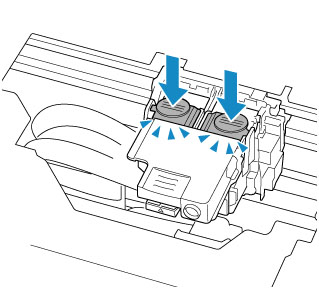

10. Naciśnij przyciski połączenia.



    Ważne

    • Naciśnij przyciski połączenia, aż zatrzasną się na swoim miejscu. Drukarka nie może drukować.

    • Upewnij się, że zarówno prawy, jak i lewy przycisk połączenia jest dociśnięty.

    • Jeśli zarówno głowica drukująca C, jak i głowica drukująca B nie są zainstalowane, drukarka nie może drukować. Upewnij się, że są zainstalowane obie głowice drukujące.

11. Przesuń dźwignię zaworu atramentu do prawej.



12. Zamknij delikatnie moduł skanera/pokrywę.



    Uwaga

    • Jeśli po zamknięciu modułu skanera/pokrywy na ekranie LCD (ciekłokrystalicznym) wyświetla się komunikat o błędzie, podejmij odpowiednie czynności.

      • Po wystąpieniu błędu

    • Drukarka automatycznie rozpocznie czyszczenie głowicy drukującej. Przed zakończeniem procedury czyszczenia głowicy drukującej drukarki nie należy wykonywać żadnych innych czynności.

    • Jeśli głowica drukująca nie jest wyrównana, co widać po krzywo drukowanych liniach prostych lub podobnych objawach, dostosuj jej ustawienie.

    • Podczas działania drukarka może powodować hałas.
