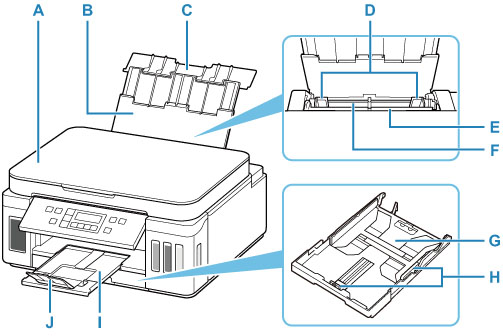

Widok z przodu
- A: Pokrywa dokumentów
- Otwórz w celu załadowania oryginału na płytę.
- B: Podpórka papieru
- Należy ją wysunąć w celu załadowania papieru na tylną tacę.
- C: Pokrywa tylnej tacy
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- D: Prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- E: Pokrywa otworu podajnika
-
Zabezpiecza przed wpadnięciem jakichkolwiek przedmiotów do otworu podajnika.
Należy ją otworzyć w celu przesunięcia prowadnic papieru i zamknąć przed rozpoczęciem drukowania.
- F: Tylna taca
-
Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- G: Kaseta
-
Załaduj do kasety zwykły papier formatu A4, B5, A5 lub Letter i włóż ją do drukarki.
- H: Prowadnice papieru
- Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).
- I: Taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.
- J: Przedłużenie tacy wyjściowej
- Należy ją otworzyć w celu podparcia wysuniętego papieru.

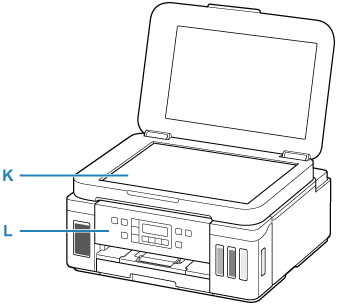

- K: Płyta
- Załaduj tu oryginał.
- L: Panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.
