Byta skrivhuvudet

Ersättningsprocedur

När du behöver byta ut ett skrivhuvud följer du anvisningarna nedan.

• Se filmen

Viktigt!

• Rör inte vid elkontakterna (A) eller skrivhuvudmunstycket (B) på ett skrivhuvud. Om du gör det kan skrivaren få problem med utskriftskvaliteten.



• Byt ut ett skrivhuvud omedelbart och lämna inte skrivaren med ett borttaget skrivhuvud.

1. Kontrollera att skrivaren är påslagen.

2. Tryck på knappen Inställningar (Setup), använd knappen för att välja Underhåll (Maintenance) och tryck sedan på OK-knappen.

   • LCD-skärm och manöverpanel

3. Använd knappen för att välja Starta byte (Start replacement) och tryck sedan på OK-knappen.

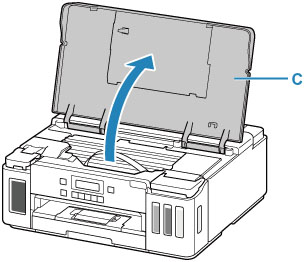

4. Öppna den övre luckan (C).



   Viktigt!

   • Om det skvätter bläck på skrivhuvudet och/eller insidan av skrivaren torkar du av den med en mjuk trasa fuktad med vatten innan du installerar. Se till att du inte får bläck på dina kläder eller andra saker när du byter ut skrivhuvudet.

   • Rör inte vid metallkomponenterna eller vid någon av de andra delarna inuti skrivaren.

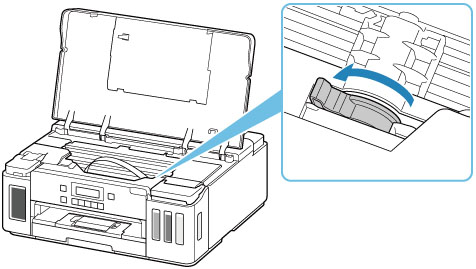

5. Vrid bläckventilspaken åt vänster.



6. Tryck på OK.

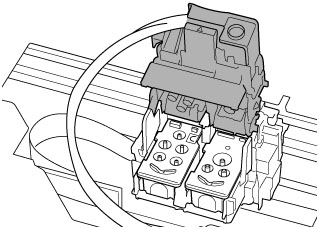

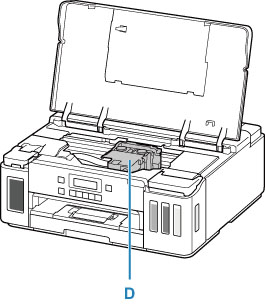

   Hållaren för skrivhuvudet (D) flyttas.



   Försiktighet

   • Håll inte i hållaren för skrivhuvudet för att tvinga den att stanna eller flyttas medan hållaren för skrivhuvudet arbetar. Rör inte vid hållaren för skrivhuvudet förrän den stannat helt.

   Viktigt!

   • Om den övre luckan har varit öppen i över 10 minuter kan hållaren för skrivhuvudet flyttas och Alarm-lampan kan tändas. I så fall stänger du den övre luckan och öppnar den igen.

7. Ta bort skrivhuvudet.

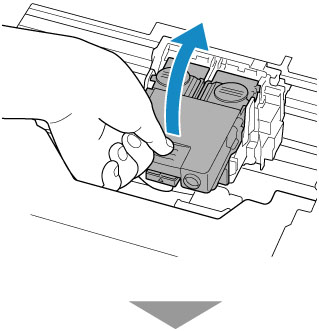

   1. Ta tag i flikarna och öppna låsluckan på skrivhuvudet.

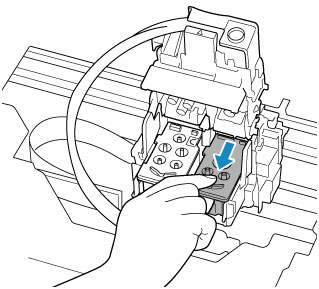

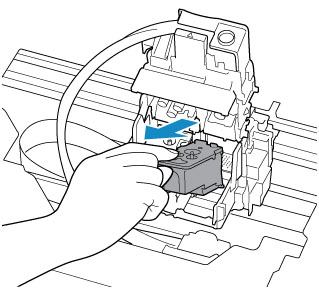

   2. Dra skrivhuvudet och flytta den en liten bit närmare dig.



   3. Ta ut skrivhuvudet.



   Viktigt!

   • Var försiktig när du hanterar skrivhuvudet så att du inte får fläckar på kläder och omgivande ytor.

   • Följ de källsorteringsregler som gäller i din kommun när du kasserar det avlägsnade skrivhuvudet.

8. Förbered ett nytt skrivhuvud.

   1. Ta ut ett nytt skrivhuvud ur förpackningen och ta försiktigt bort etiketten (E).

      Installera skrivhuvudet C (färg) i den vänstra hållaren för skrivhuvud och skrivhuvudet B (svart) i den högra hållaren för skrivhuvud. Kontrollera etiketten och installera skrivhuvudena på rätt sätt.

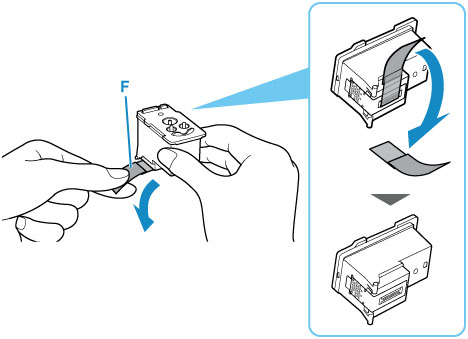

   2. Ta försiktigt bort skyddstejpen (F).



   Viktigt!

   • Sätt inte tillbaka den borttagna etiketten och skyddstejpen. Följ de källsorteringsregler som gäller i din kommun när du slänger förbrukningsartiklar.

   • Rör inte vid elkontakterna eller skrivhuvudmunstycket på ett skrivhuvud. Om du gör det kan skrivaren få problem med utskriftskvaliteten.

9. Installera skrivhuvudet.

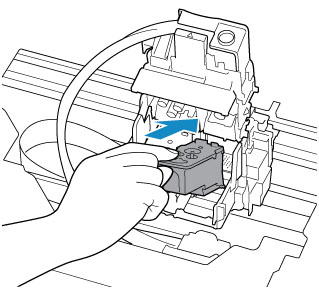

   1. Placera ett nytt skrivhuvud i hållaren för skrivhuvud.

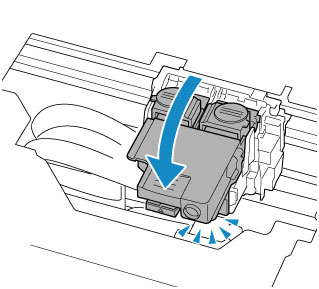

   2. Stäng låsluckan på skrivhuvudet för att låsa skrivhuvudet på plats.

      Tryck ned låsluckan på skrivhuvudet tills den klickar.

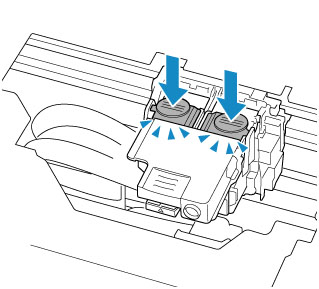

10. Tryck på sammanfogningsknapparna.



    Viktigt!

    • Tryck ned sammanfogningsknapparna tills de klickar. Skrivaren kanske inte skriver ut.

    • Se till att både vänster och höger sammanfogningsknapp trycks ned.

    • Om varken skrivhuvud C eller skrivhuvud B har installerats kan inte skrivaren skriva ut. Se till att installera båda skrivhuvudena.

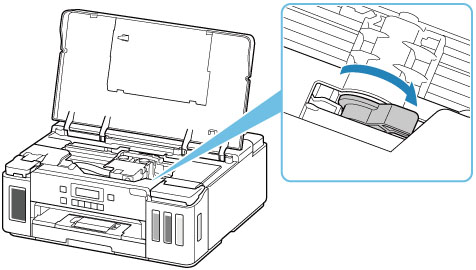

11. Vrid bläckventilspaken åt höger.



12. Stäng den övre luckan försiktigt.



    Obs!

    • Om Alarm-lampan blinkar efter att den övre luckan har stängts ska du vidta lämpliga åtgärder.

      • Ett fel inträffar

    • Skrivaren startar automatiskt rengöring av skrivhuvudet. Utför inga andra åtgärder förrän skrivaren har slutfört rengöringen av skrivhuvudet.

    • Om skrivhuvudet inte är justerat, vilket visas av sneda utskrivna linjer eller liknande symptom, justerar du skrivhuvudets position.

    • Skrivarens ljudnivå kan vara högre under drift.
