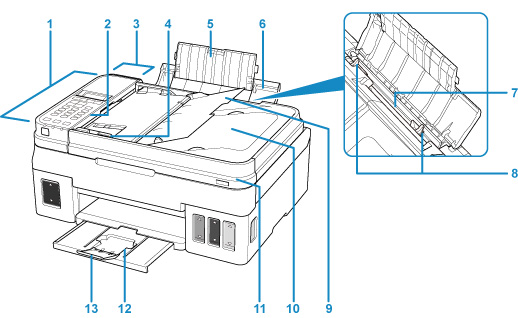

Framsida
- (1) ADF (automatisk dokumentmatare)
-
Placera ett dokument här. Dokumenten som placeras i dokumentfacket skannas automatiskt, ett ark i taget.
- (2) manöverpanel
-
Används för att ändra inställningar och styra skrivaren.
- (3) dokumentmatarens lock
- Öppna luckan när du ska ta bort papper som har fastnat.
- (4) dokumentledare
- Justera denna ledare så att den motsvarar bredden på dokumentet i ADF.
- (5) pappersstödets förlängningsdel
- Öppna för att fylla på papper i det bakre facket.
- (6) pappersstöd
- Öppna för att fylla på papper i det bakre facket.
- (7) bakre fack
-
Fyll på papper här. Två eller flera ark av samma format och papperstyp kan fyllas på samtidigt och matas automatiskt ut, ett ark i taget.
- (8) pappersledare
- Justera med båda sidor av pappersbunten.
- (9) dokumentfack
- Öppna det för att placera ett dokument i ADF. Du kan lägga i två eller flera dokumentark med samma storlek och tjocklek. Den sida av dokumentet som du vill scanna ska vara vänd uppåt.
- (10) dokumentutmatningsfack
- Dokument som har skannats från ADF matas ut här.
- (11) dokumentlucka
- Öppnas när ett originaldokument ska läggas på glasskivan.
- (12) utmatningsfack
- Utskrivna papper matas ut. Öppna innan utskrift görs.
- (13) utmatningsfackets förlängningsdel
- Öppna det för att stödja papper som matas ut.

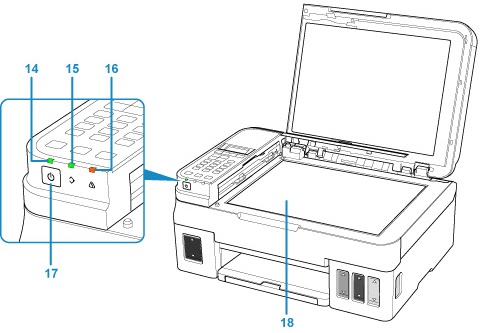

- (14) Lampan PÅ (ON)
- Tänds efter att ha blinkat när strömmen slås på.
- (15) Lampan FAX-minne (FAX Memory)
-
Lyser eller blinkar beroende på lagrade dokumentet i skrivarens minne.
- Tänd:
- Utskrivna mottagna eller ej skickade dokument lagras i skrivarens minne.
- Blinkar:
- Mottagna, men ej utskrivna, dokument lagras i skrivarens minne.
- (16) Lampan Alarm
- Lyser eller blinkar när ett fel inträffar.
- (17) PÅ (ON)-knappen
-
Används för att slå på och stänga av strömmen. Kontrollera att dokumentluckan är stängd innan du slår på enheten.
- (18) glasskiva
- Placera ett original här.
