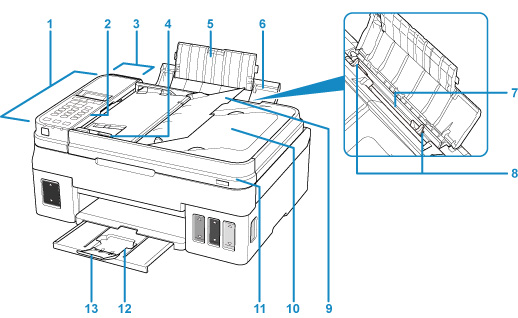

Vedere din faţă
- (1) ADF (alimentator automat de documente)
-
Încărcaţi un document aici. Documentele încărcate în tava pentru documente sunt scanate automat, câte o coală odată.
- (2) panoul de operare
-
Utilizaţi-l pentru a modifica setările imprimantei sau pentru a opera imprimanta.
- (3) capacul alimentatorului de documente
- Se deschide pentru îndepărtarea documentelor blocate
- (4) ghidaj pentru documente
- Reglaţi acest ghidaj pentru a se potrivi cu lăţimea documentului din ADF.
- (5) extensia suportului pentru hârtie
- Deschideţi pentru a încărca hârtia în tava din spate.
- (6) suportul pentru hârtie
- Deschideţi pentru a încărca hârtia în tava din spate.
- (7) tava din spate
-
Încărcaţi hârtia aici. Două sau mai multe foi de aceeaşi dimensiune şi de acelaşi tip de hârtie pot fi încărcate simultan şi preluate automat una câte una.
- (8) ghidajele pentru hârtie
- Aliniaţi-le cu ambele laturi ale stivei de hârtie.
- (9) tavă pentru documente
- Deschideţi pentru a încărca un document în ADF. Puteţi încărca două sau mai multe foi ale documentului cu aceeaşi dimensiune şi grosime. Încărcaţi documentul cu partea de scanat orientată în sus.
- (10) fantă de ieşire a documentelor
- Documentele scanate din ADF sunt livrate aici.
- (11) capacul pentru documente
- Deschideţi pentru a încărca un document original pe geamul plat.
- (12) tava de ieşire a hârtiei
- Hârtia imprimată este evacuată. Deschideţi-o înainte de imprimare.
- (13) extensia tăvii de ieşire
- Deschideţi pentru a accepta hârtia evacuată.

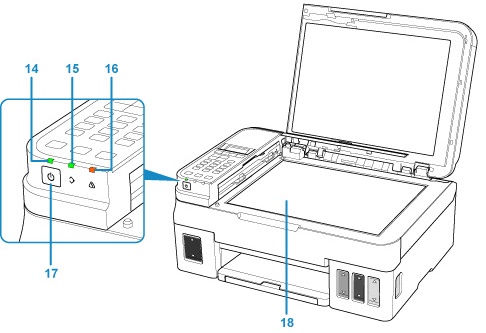

- (14) Lampa ACTIVARE (ON)
- Luminează după ce clipeşte la pornirea alimentării.
- (15) Lampa Memorie FAX (FAX Memory)
-
Luminează sau clipeşte în funcţie de documentul stocat în memoria imprimantei.
- Luminează:
- Documentul recepţionat imprimat sau documentul netrimis este stocat în memoria imprimantei.
- Clipeşte:
- Documentul recepţionat neimprimat este stocat în memoria imprimantei.
- (16) Lampa Alarmă (Alarm)
- Luminează sau clipeşte când survine o eroare.
- (17) Butonul ACTIVARE (ON)
-
Opreşte sau porneşte imprimanta. Înainte de a activa alimentarea, asiguraţi-vă că aţi închis capacul pentru documente.
- (18) geamul plat
- Încărcaţi documentul original aici.
