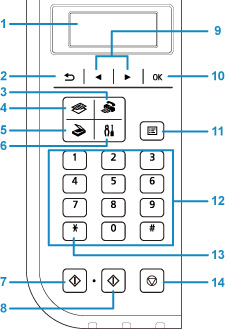

Panoul de operare
- (1) LCD (Ecran cu cristale lichide)
- Afişează mesaje, elemente de meniu şi starea de funcţionare.
- (2) Butonul Înapoi (Back)
- Readuce ecranul LCD la ecranul anterior.
- (3) Butonul FAX
- Comută imprimanta la modul fax.
- (4) Butonul COPIERE (COPY)
- Comută imprimanta la modul de copiere.
- (5) Butonul SCANARE (SCAN)
- Comută imprimanta la modul de scanare.
- (6) Butonul Configurare (Setup)
- Afişează ecranul Meniu Configurare (Setup menu). Cu acest meniu, puteţi să efectuaţi întreţinerea imprimantei şi să modificaţi setările acesteia.
- (7) Butonul Negru (Black)
- Porneşte copierea, scanarea, lucrul cu faxul alb-negru etc.
- (8) Butonul Culoare (Color)
- Porneşte copierea, scanarea, lucrul cu faxul color etc.
- (9) Butoanele
şi
-
Se utilizează pentru a selecta un meniu sau un element de setare. Butonul
este utilizat şi atunci când se introduc caractere. - (10) Butonul OK
- Finalizează selectarea unui meniu sau a unui element de setare. Acest buton se utilizează şi pentru a rezolva o eroare sau pentru a evacua documentele din ADF (alimentator automat de documente).
- (11) Butonul Meniu (Menu)
- Afişează ecranul Meniu Copiere (Copy menu), Meniu Scanare (Scan menu) sau Meniu Fax (FAX menu).
- (12) Butoane numerice
- Utilizate pentru a introduce valori numerice, cum ar fi numărul de copii, precum şi numere de fax/telefon şi caractere.
- (13) Butonul Ton (Tone)
- Comută temporar la apelare de tip ton, dacă imprimanta este conectată la o linie de impulsuri.
- (14) Butonul Oprire (Stop)
- Anulează funcţionarea în timpul unei operaţiuni de imprimare, copiere, scanare sau transmitere/recepţie de fax aflată în desfăşurare.
Notă
-
Imprimanta emite semnale sonore la apăsarea butoanelor tastaturii de pe panoul de operare. Sunetul tastaturii poate fi activat sau dezactivat din Control sunet (Sound control) din Setări utiliz. dispoz. (Dev. user settings).
