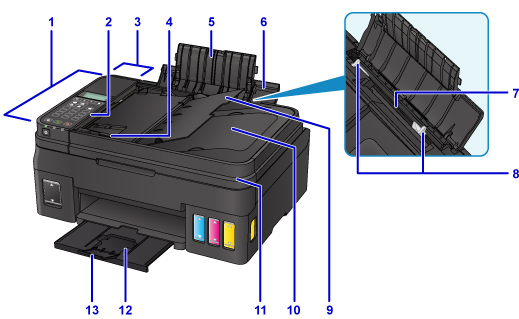

Sett forfra
- (1) ADF (automatisk dokumentmater)
-
Legg et dokument her. Dokumentene som legges i dokumentskuffen, skannes automatisk ett ark om gangen.
- (2) betjeningspanel
-
Bruk dette for å betjene skriveren eller endre innstillingene på den.
- (3) dokumentmaterdeksel
- Åpne når du skal fjerne fastkjørt papir.
- (4) dokumentfører
- Juster denne føreren slik at den stemmer overens med bredden på dokumentet i ADF.
- (5) forlengelse av papirstøtten
- Åpne for å legge papir i bakskuffen.
- (6) papirstøtte
- Åpne for å legge papir i bakskuffen.
- (7) bakskuff
-
Legg inn papir her. To eller flere ark av samme størrelse og papirtype kan legges i samtidig og mates automatisk ett ark om gangen.
- (8) papirførere
- Juster etter begge sidene av papirbunken.
- (9) dokumentskuff
- Åpne for å legge et dokument i ADF. Du kan legge i to eller flere dokumenter med samme størrelse og tykkelse. Den siden du ønsker å skanne, skal vende opp.
- (10) dokumentleveringsspor
- Dokumenter som skannes fra ADF, leveres her.
- (11) dokumentdeksel
- Åpne for å legge en original på glassplaten.
- (12) papirutmatingsbrett
- Papirutskrifter mates ut. Åpne før utskrift.
- (13) mottakerbrettforlengelse
- Åpne for å ha støtte for papir som mates ut.

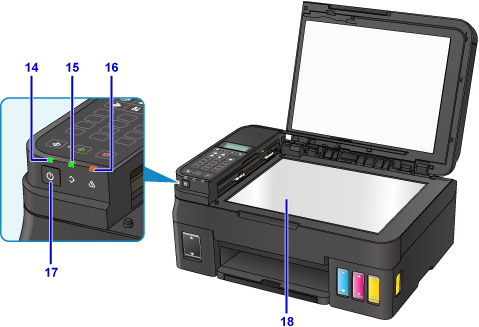

- (14) STRØM (POWER)-lampe
- Blinker og lyser når strømmen er slått på.
- (15) FAKSminne (FAX Memory)-lampe
-
Lyser eller blinker avhengig av dokumentet som er lagret i skriverminnet.
- Lyser:
- Et utskrevet mottatt dokument eller usendt dokument blir lagret i skriverminnet.
- Blinker
- Et ikke-utskrevet mottatt dokument blir lagret i skriverminnet.
- (16) Alarm-lampe
- Lyser eller blinker når det oppstår en feil.
- (17) PÅ (ON)-knapp
-
Slår strømmen av eller på. Før du slår på strømmen, må du kontrollere at dokumentdekselet er lukket.
- (18) glassplate
- Legg en original her.
