Vista anteriore

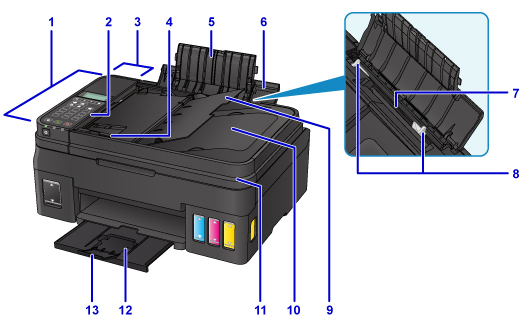

- (1) ADF (Alimentatore automatico documenti)
-
Caricare qui un documento. I documenti caricati nel vassoio dei documenti vengono sottoposti automaticamente a scansione un foglio alla volta.
- (2) pannello dei comandi
-
Consente di utilizzare la stampante o di modificarne le impostazioni.
- (3) coperchio dell'alimentatore documenti
- Aprire quando si eliminano i documenti inceppati.
- (4) guida documenti
- Regolare tale guida per adattarla alla larghezza del documento nell'ADF.
- (5) estensione del supporto per la carta
- Aprire per caricare la carta nel vassoio posteriore.
- (6) supporto per la carta
- Aprire per caricare la carta nel vassoio posteriore.
- (7) vassoio posteriore
-
Caricare la carta qui. È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.
- (8) guide della carta
- Allineare le guide su entrambi i lati della risma di carta.
- (9) vassoio dei documenti
- Aprire per caricare un documento nell'ADF. È possibile caricare due o più fogli del documento della stessa dimensione e del medesimo spessore. Caricare il documento con il lato da sottoporre a scansione rivolto verso l'alto.
- (10) slot di uscita dei documenti
- I documenti sottoposti a scansione dall'ADF vengono consegnati qui.
- (11) coperchio dei documenti
- Aprire per caricare un originale sul piano di lettura in vetro.
- (12) vassoio di uscita della carta
- I fogli stampati vengono espulsi. Aprire prima della stampa.
- (13) estensione del vassoio di uscita
- Aprire per sostenere la carta espulsa.

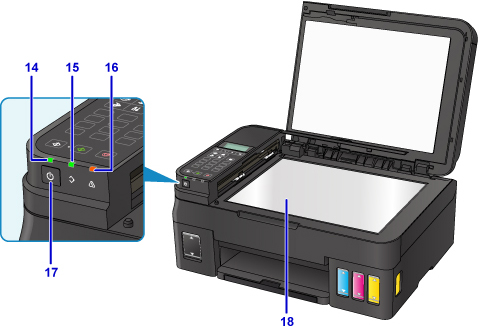

- (14) Spia ALIMENTAZIONE (POWER)
- Lampeggia e si accende quando l'alimentazione è collegata.
- (15) Spia Memoria FAX (FAX Memory)
-
Si accende o lampeggia in base al documento archiviato nella memoria della stampante.
- Accesa:
- Il documento ricevuto stampato o il documento non inviato è archiviato nella memoria della stampante.
- Lampeggia
- Il documento ricevuto non stampato è archiviato nella memoria della stampante.
- (16) Indicatore di Allarme (Alarm)
- Si accende o lampeggia quando si verifica un errore.
- (17) Pulsante ON
-
Consente di accendere e spegnere la stampante. Prima di accendere la macchina, verificare che il coperchio dei documenti sia chiuso.
- (18) piano di lettura in vetro
- Caricare qui un originale.
