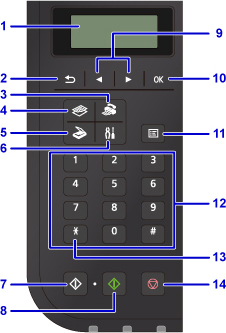

Pannello dei comandi
- (1) LCD (Schermo a cristalli liquidi)
- Visualizza i messaggi, le voci di menu e lo stato di funzionamento.
- (2) Pulsante Indietro (Back)
- Il display LCD ritorna alla schermata precedente.
- (3) Pulsante FAX
- Consente di passare alla modalità fax della stampante.
- (4) Pulsante COPIA (COPY)
- Consente di passare alla modalità copiatura della stampante.
- (5) Pulsante SCANSIONE (SCAN)
- Consente di passare alla modalità scansione della stampante.
- (6) Pulsante Impostazione (Setup)
- Consente di visualizzare la schermata Menu Impostazione (Setup menu). Con questo menu è possibile eseguire la manutenzione della stampante e modificare le impostazioni della stampante.
- (7) Pulsante Nero (Black)
- Consente di avviare la copia, la scansione, l'invio di fax e così via in bianco e nero.
- (8) Pulsante Colore (Color)
- Consente di avviare la copia, la scansione, l'invio di fax e così via a colori.
- (9) Pulsanti
e
-
Utilizzato per selezionare un menu o una impostazione. Il pulsante
è utilizzato anche per l'immissione di caratteri. - (10) Pulsante OK
- Conferma la selezione di un menu o di un'impostazione desiderata. Questo pulsante consente inoltre di risolvere un errore o di espellere i documenti nell'ADF (Alimentatore automatico documenti).
- (11) Pulsante Menu
- Consente di visualizzare la schermata Menu Copia (Copy menu), Menu Scansione (Scan menu) o Menu FAX (FAX menu).
- (12) Pulsanti numerici
- Utilizzati per immettere valori numerici quali il numero di copie, numeri di fax/telefono e caratteri.
- (13) Pulsante Tono (Tone)
- Imposta temporaneamente la composizione a frequenza se la stampante è connessa a una linea con selezione a impulsi.
- (14) Pulsante Stop
- Annulla un lavoro di stampa, copia, scansione o trasmissione/ricezione fax in corso.
Nota
-
La stampante emette un segnale acustico quando vengono premuti i pulsanti della tastiera sul pannello dei comandi. Il suono dei tasti può essere attivato o disattivato in Controllo suono (Sound control) di Imp. utente perif. (Dev. user settings).
