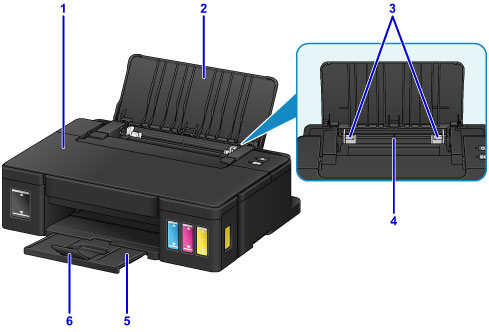

Widok z przodu
- (1) pokrywa górna
- Należy ją otworzyć w celu napełnienia zbiorników z atramentem lub wyjęcia papieru zaciętego w drukarce.
- (2) podpórka papieru
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- (3) prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- (4) tylna taca
-
Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- (5) taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Przed rozpoczęciem drukowania należy otworzyć.
- (6) przedłużenie tacy wyjściowej
- Należy ją otworzyć w celu podparcia wysuniętego papieru.

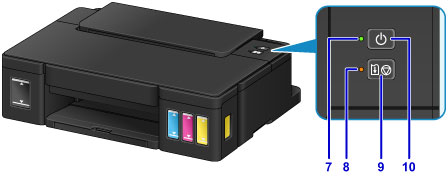

- * W celach poglądowych na powyższej ilustracji przedstawiono zaświecone wszystkie kontrolki.
- (7) Kontrolka ZASILANIE (POWER)
- Po włączeniu zasilania miga, a następnie świeci światłem ciągłym.
Uwaga
-
Stan drukarki można sprawdzić dzięki kontrolkom ZASILANIE (POWER) i Alarm.
- Kontrolka ZASILANIE (POWER) jest wyłączona: Zasilanie jest wyłączone.
- Kontrolka ZASILANIE (POWER) świeci się: Drukarka jest gotowa do druku.
- Kontrolka ZASILANIE (POWER) miga: Drukarka przygotowuje się do rozpoczęcia drukowania lub proces drukowania się rozpoczął.
- Kontrolka Alarm miga: Wystąpił błąd i drukarka nie jest gotowa do drukowania.
- Kontrolka ZASILANIE (POWER) miga na przemian z kontrolką Alarm: Wystąpił błąd wymagający skontaktowania się z centrum serwisowym.
- (8) Kontrolka Alarm
- Świeci lub miga po wystąpieniu błędu.
- (9) Przycisk WZNÓW/ANULUJ (RESUME/CANCEL)
- Umożliwia anulowanie wykonywanego zadania. Przycisk ten można nacisnąć po rozwiązaniu problemu z drukarką w celu wyłączenia komunikatu o błędzie i wznowienia drukowania.
- (10) Przycisk WŁ. (ON)
-
Służy do włączania i wyłączania zasilania.
