Wymiana głowicy z poziomu ekranu błędu

Zgodne głowice drukujące

Szczegółowe informacje dotyczące zgodnych głowic drukujących można znaleźć w części Głowica drukująca.

Środki ostrożności dotyczące obsługi głowicy drukującej

Podczas obsługi głowicy drukującej należy przestrzegać następujących środków ostrożności.

Przestroga

• Ze względów bezpieczeństwa należy przechowywać głowicę drukującą w miejscu niedostępnym dla dzieci.
• W razie przypadkowego połknięcia atramentu należy natychmiast skonsultować się z lekarzem.
• Nie należy dotykać głowicy drukującej bezpośrednio po zakończeniu drukowania. Głowica drukująca nagrzewa się i istnieje ryzyko poparzenia.

Ważne

• Wokół dysz wyjętej głowicy drukującej może znajdować się atrament. Podczas wymiany głowicy drukującej należy obchodzić się z nią ostrożnie. Atrament może poplamić odzież.

• Opakowanie głowicy drukującej należy otworzyć dopiero przed instalacją. Po wyjęciu głowicy drukującej z opakowania należy ją natychmiast zainstalować. Jeżeli głowica drukująca zostanie odłożona po otwarciu opakowania, dysze mogą wyschnąć, co wpłynie na jakość wydruku.



Procedura wymiany

Jeżeli na ekranie LCD zostanie wyświetlony komunikat o błędzie z prośbą o wymianę głowicy drukującej, należy postępować zgodnie z poniższą procedurą.

Przestroga

• Przed rozpoczęciem wymiany głowicy drukującej bezpośrednio po zakończeniu drukowania należy odczekać kilka minut. Elementy metalowe głowicy drukującej nagrzewają się do wysokiej temperatury podczas drukowania i istnieje ryzyko poparzenia w przypadku ich dotknięcia.

Ważne

• Podczas wymiany głowicy drukującej może dojść do zanieczyszczenia dłoni. Należy skorzystać z rękawiczek znajdujących się w opakowaniu z nową głowicą drukującą.

1. Przygotuj nową głowicę drukującą.

2. Wybierz opcję Wymiana głowicy drukującej (Head replacement) i naciśnij przycisk OK.



   Pojawi się ekran potwierdzenia.

3. Potwierdź komunikat, wybierz Tak (Yes) i naciśnij przycisk OK.

   Ważne

   • Jeśli w kasecie konserwacyjnej nie ma wystarczająco dużo miejsca, pojawi się komunikat informujący o konieczności wymiany kasety konserwacyjnej. Postępuj zgodnie z instrukcjami zawartymi w komunikacie, aby wymienić kasetę konserwacyjną. Jeśli pojawi się ten komunikat, korzystanie z drukarki nie będzie możliwe do momentu wymiany kasety na nową.
   • Jeśli w zbiornikach z atramentem nie ma wystarczającej ilości atramentu, pojawi się komunikat informujący o konieczności wymiany zbiorników z atramentem. Postępuj zgodnie z instrukcjami zawartymi w komunikacie, aby wymienić zbiornik z atramentem. Jeśli pojawi się ten komunikat, korzystanie z drukarki nie będzie możliwe do momentu wymiany zbiorników na nowe.

4. Gdy pojawi się komunikat, otwórz pokrywę górną.



   Atrament zostanie odprowadzony. Trwa to około 7 minut.

   Po odprowadzeniu atramentu uchwyt głowicy drukującej (A) przesunie się do położenia wymiany, a na ekranie LCD zostaną wyświetlone instrukcje wymiany.

   Ważne

   • Zawsze należy przestrzegać poniższych środków ostrożności podczas odprowadzania atramentu. W przeciwnym razie odprowadzanie może zostać przerwane i rozpoczęte od początku, co spowoduje zużycie większej ilości atramentu przez drukarkę.

     • Nie należy odłączać drukarki w celu wyłączenia zasilania.
     • Nie należy otwierać pokrywy zbiornika.
     • Nie należy otwierać pokrywy kasety konserwacyjnej.
     • Nie należy ruszać ani podnosić drukarki.
   • Nie należy zamykać pokrywy górnej do momentu zakończenia wymiany głowicy drukującej.

5. Pociągnij do przodu dźwignię (C), naciskając jednocześnie przycisk Blokada (Lock) (B) zgodnie ze wskazaniem strzałki na poniższym rysunku.



   Ważne

   • Nie dotykaj przezroczystej folii (D) ani białego pasa (E). Jeśli zabrudzisz lub zadrapiesz te części, dotykając ich papierem lub dłonią, możesz uszkodzić drukarkę.



6. Otwórz dźwignia blokady głowicy drukującej (F) aż do jej zatrzymania.



7. Wyjmij głowicę drukującą za uchwyt (G).



   Ważne

   • Nie wolno dotykać metalowych styków (H) na uchwycie głowicy drukującej. Ponadto należy uważać, aby zanieczyszczenia nie przywarły do metalowych styków uchwytu głowicy drukującej. Może to spowodować uszkodzenie drukarki.



   Uwaga

   • Zużytą głowicę drukującą należy zutylizować zgodnie z przepisami lokalnymi.

8. Otwórz opakowanie z nową głowicą drukującą.

   Wyjmij obudowę głowicy z opakowania i usuń taśmę.



9. Wyciągnij głowicę drukującą za uchwyt i zdejmij nasadki ochronne (I) po prawej i lewej stronie.



   Ważne

   • Głowicę drukującą zawsze należy trzymać za uchwyt. Nie wolno dotykać dysz (J) ani metalowych styków (K). Może to spowodować uszkodzenie głowicy drukującej i wpłynąć na jakość wydruku.

   • Nie wolno dotykać części podającej atrament (L). Może to spowodować problemy z drukowaniem.


   • Powierzchnia wewnętrzna nasadki ochronnej jest pokryta atramentem zabezpieczającym dysze. Uważaj, aby nie dotknąć tych powierzchni podczas zdejmowania nasadek.
   • W głowicy drukującej znajduje się atrament zabezpieczający dysze. Zalecamy zdejmowanie nasadki ochronnej nad obudową głowicy, w której znajdowała się głowica drukująca, lub zabezpieczenie jej w inny sposób, aby nie dopuścić do rozlania atramentu i poplamienia odzieży lub innych przedmiotów. Jeżeli atrament przypadkowo wyleje się, wytrzyj go suchą ściereczką.
   • W razie potrzeby tymczasowego odłożenia głowicy drukującej przed instalacją należy umieścić ją z powrotem w obudowie głowicy w tej samej orientacji. Umieszczenie jej wierzchem do dołu może spowodować uszkodzenie dysz lub metalowych styków, co wpłynie na jakość drukowania.
   • Nie zakładaj ponownie nasadek ochronnych. Zutylizuj je zgodnie z przepisami lokalnymi.

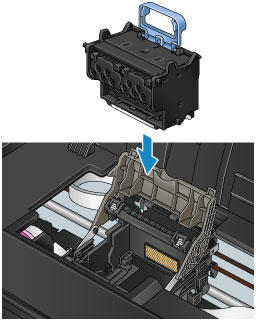

10. Ostrożnie i dokładnie wsuń głowicę drukującą, upewniając się, że dysze, metalowe styki i część podająca atrament nie dotykają uchwytu głowicy drukującej.



11. Zamknij dźwignię blokady głowicy drukującej.



12. Zamknij dźwignię, aż zatrzaśnie się na swoim miejscu.



13. Zamknij pokrywę górną.

    Drukarka zostanie napełniona atramentem. Trwa to około 20 minut.

    Po napełnieniu drukarki pojawi się ekran potwierdzenia.

    Wykonaj instrukcje zawarte w komunikacje na ekranie LCD, aby dostosować położenie głowicy drukującej.

    Ważne

    • Podczas napełniania atramentem nie wolno wyjmować zbiornika z atramentem ani kasety konserwacyjnej. Może nastąpić wyciek atramentu.

    • Zawsze należy przestrzegać poniższych środków ostrożności podczas napełniania atramentem. W przeciwnym razie napełnianie atramentem może zostać przerwane i rozpoczęte od początku, co spowoduje zużycie większej jego ilości przez drukarkę.

      • Nie należy odłączać drukarki w celu wyłączenia zasilania.
      • Nie należy otwierać pokrywy zbiornika.
      • Nie należy otwierać pokrywy kasety konserwacyjnej.
      • Nie należy ruszać ani podnosić drukarki.

Uwaga

• Po wymianie głowicy drukującej należy wykonać kalibrację kolorów.
