Beállítás – Telefonvonal csatlakoztatása

1. Gondoskodjon arról, hogy a nyomtató be legyen kapcsolva.

2. Koppintson a FAX (Fax) elemre.

   Ha nem látható a FAX (Fax) elem, válassza ki a (KEZDŐLAP (HOME)) elemet.



   Elindul az Egyszerű beállítások (Easy setup) alkalmazás.

   • Hibaelhárítás: Ha nem indul el az Egyszerű beállítások útmutató

3. Koppintson az Egyszerű beállítások elindítása (Start Easy setup) gombra.



4. Koppintson a Tovább (Next) gombra.

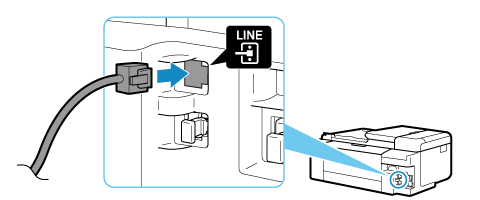

5. Csatlakoztassa a mellékelt telefonkábelt a nyomtatón lévő aljzathoz (a hátoldalon a címkével jelölthöz).




   Megjegyzés

   • Ha a készüléket az Egyesült Királyságban használja:

     Ha a külső eszköz csatlakozója nem csatlakoztatható a nyomtató aljzatához, akkor vásároljon B.T.-átalakítót, és csatlakoztassa az eszközt és a nyomtatót a következők szerint:

     Illessze a B.T.-átalakítót a külső eszközhöz csatlakozó telefonkábelhez, majd csatlakoztassa a B.T.-átalakítót a külső eszköz csatlakozójához.

6. Koppintson a Tovább (Next) gombra.



7. Csatlakoztassa a telefonkábel másik végét a fali aljzathoz.

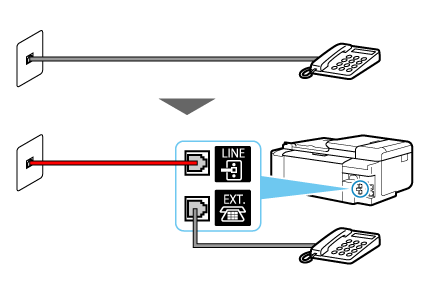

   <Példa a csatlakoztatásra>



8. Koppintson a Tovább (Next) gombra.

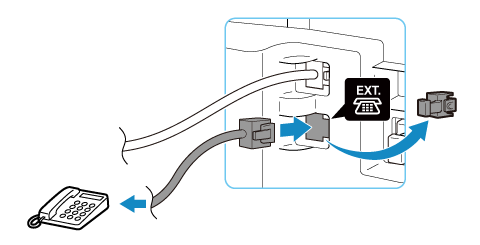

9. Vegye le a sapkát a nyomtatón lévő aljzatról (a hátoldalon az címkével jelöltről), majd csatlakoztassa a nyomtatót a telefonhoz egy telefonkábellel.




   Megjegyzés

   • Ha csak egy telefonvonala van, akkor a telefonkészülék és a faxkészülék nem csatlakoztatható különböző, párhuzamosan kötött fali aljzatba (elágazó csatlakoztatás).



10. Koppintson a Tovább (Next) gombra.



11. Az Indítás (Start) elemre koppintva csatlakozási teszt végrehajtásával ellenőrizze, hogy a telefonvonal megfelelően van-e csatlakoztatva.


    • Hibaelhárítás: Ha megjelenik A telefonvonal foglalt. képernyő
    • Hibaelhárítás: Ha megjelenik A csatlakozások nem megfelelők. képernyő
    • Hibaelhárítás: Ha megjelenik a Nem ellenőrizhető a csatlakozás. képernyő

    Ha a fenti intézkedések egyike sem oldja meg a problémát, akkor előfordulhat, hogy meghibásodott a nyomtató, vagy hogy a hibát valami más okozta.

    Mivel meg kell néznünk a részletes állapotot, lépjen kapcsolatba a Canon legközelebbi szervizközpontjával.

12. Koppintson az Igen (fax és hang) (Yes (fax and voice)) elemre.



13. Ellenőrizze a megadott beállításokat, majd koppintson az OK gombra.



14. Ellenőrizze, hogy tárcsázáskor a telefonkészülékből csippantások (hangkódok) hallhatók-e.

    Ha nem hall hangkódokat, akkor állítsa be az impulzusos tárcsázást.

    • Bővebben az impulzusos tárcsázás beállításáról

Ezzel befejeződött a telefonvonalra történő csatlakoztatás.

Ezt követően állítsa be a feladó adatait, a dátumot és az időt. Ugorjon a következő oldalra.
