Opsætning – tilslutning af telefonlinje

Foretag en linjeforbindelse og diverse indstillinger til brug af faxfunktionerne.

  1. Sørg for, at printeren er tændt.

  2. Tryk på FAX (Fax).

    Hvis FAX (Fax) ikke vises, skal du vælge HJEM (HJEM (HOME))

    Skærmbilledet HJEM: Vælg Fax

    Nem opsætning (Easy setup) starter.

  3. Tryk på Start Nem opsætning (Start Easy setup).

    Skærmbilledet Nem opsætning: Angiv indstillinger for at sende/modtage fax

  4. Tryk på Næste (Next).

    Skærmen Nem opsætning: Nem opsætning guider dig gennem følgende procedurer.

  5. Tilslut den medfølgende telefonledning til printerens stik (mærket LINE på bagsiden).

    Skærmen Nem opsætning: Slut den ene ende af den medfølgende telefonledning i LINE-stikket på bagsiden af enheden.
    figur: Tilslutning af telefonledning (printer)

  6. Tryk på Næste (Next).

    Skærmen Nem opsætning: Vælg Næste

  7. Tilslut den anden ende af telefonledningen til et xDSL/CATV-modem eller en splitter.

    Skærmen Nem opsætning: Slut den anden ende af telefonledningen til TEL-stikket, modemmet eller splitteren.

    <Eksempel på tilslutning>

    xDSL/CATV-modem med indbygget splitter + Telefon med indbygget telefonsvarer

    figur: Eksempel på tilslutning af telefonledning (xDSL/CATV-linje: modem med indbygget splitter + telefon med indbygget telefonsvarer)

    Splitter + xDSL/CATV-modem + Telefon med indbygget telefonsvarer

    figur: Eksempel på tilslutning af telefonledning (xDSL/CATV-linje: ekstern splitter + telefon med indbygget telefonsvarer)

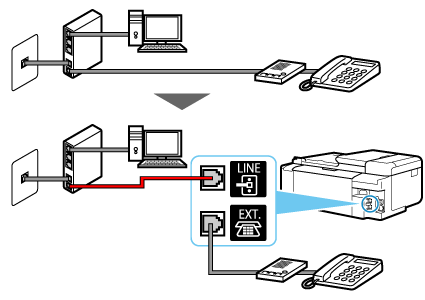

    xDSL/CATV-modem med indbygget splitter + Telefon med ekstern telefonsvarer

    figur: Eksempel på tilslutning af telefonledning (xDSL/CATV-linje: modem med indbygget splitter + telefon med ekstern telefonsvarer)

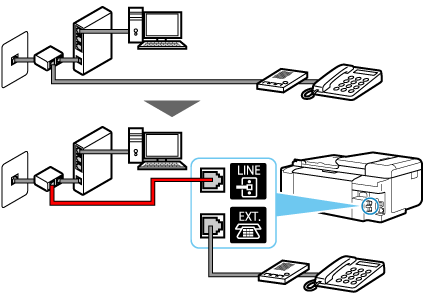

    Splitter + xDSL/CATV-modem + Telefon med ekstern telefonsvarer

    figur: Eksempel på tilslutning af telefonledning (xDSL/CATV-linje: ekstern splitter + telefon med ekstern telefonsvarer)

  8. Tryk på Næste (Next).

    Skærmen Nem opsætning: Vælg Næste

  9. Fjern hætten fra printerens stik (mærket EXT. på bagsiden), og tilslut derefter printeren til en telefon med en telefonledning.

    Skærmen Nem opsætning: Fjern hætten fra EXT.-porten på bagsiden af enheden, og tilslut derefter en telefon.

    Indbygget telefonsvarer

    figur: Tilslutning af telefon (indbygget telefonsvarer)

    Ekstern telefonsvarer

    figur: Tilslutning af telefon (ekstern telefonsvarer)

    Bemærk

    • Hvis du kun har en telefonlinje, er parallel tilslutning af en telefon og fax til forskellige stik i væggen ikke muligt.

      figur: Opdelt tilslutning

  10. Tryk på Næste (Next).

    Skærmen Nem opsætning: Vælg Næste

  11. Tryk på Start for at udføre en tilslutningstesten, der kontrollerer, om telefonlinjen er korrekt tilsluttet.

    Skærmen Nem opsætning: Begynd test af telefonforbindelse.

    Hvis ingen af ovenstående foranstaltninger løser problemet, kan printeren være defekt, eller problemet kan skyldes andre årsager.

    Kontakt det nærmest Canon-servicecenter, da vi har brug for at tjekke den detaljerede status.

  12. Tryk på Ja (fax og tale) (Yes (fax and voice)).

    Skærmbilledet Nem opsætning: Vælg Ja (fax og tale)

  13. Kontrollér de angivne indstillinger, og tryk derefter på OK.

    Skærmbilledet Nem opsætning: Kontroller FAX-indstillinger

Tilslutningen af telefonlinjen er fuldført.

Angiv derefter afsenderoplysningerne og dato og klokkeslæt. Gå til næste side.
