Uspostavite vezu.

  1. Povežite priloženi telefonski kabel s utičnicom pisača (s oznakom LINIJA sa stražnje strane).

    Zaslon Jednostavno postavljanje: povežite jedan kraj priloženog telefonskog kabela s utičnicom LINIJA sa stražnje strane uređaja.
    slika: povezivanje telefonskog kabela (pisač)

  2. Dodirnite Dalje (Next).

    Zaslon Jednostavno postavljanje: odaberite Dalje

  3. Povežite drugi kraj telefonskog kabela s telefonskom linijom.

    Zaslon Jednostavno postavljanje: povežite drugi kraj telefonskog kabela s utičnicom telefonske linije, modemom ili razdjelnikom.

    <Primjer veze>

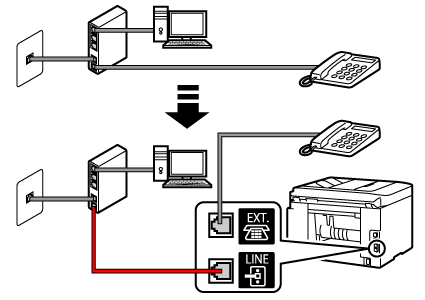

    xDSL/CATV modem (s ugrađenim razdjelnikom) + telefon (s ugrađenom telefonskom sekretaricom)

    slika: primjer povezivanja telefonskog kabela (xDSL/CATV linija: ugrađeni modem razdjelnika + ugrađena telefonska sekretarica)

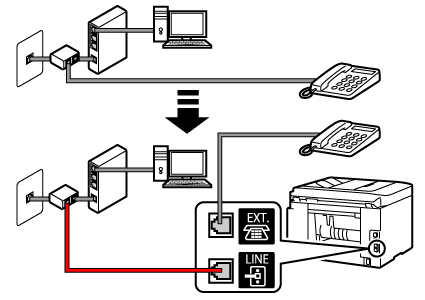

    xDSL/CATV modem (s vanjskim razdjelnikom) + telefon (s ugrađenom telefonskom sekretaricom)

    slika: primjer povezivanja telefonskog kabela (xDSL/CATV linija: vanjski razdjelnik + ugrađena telefonska sekretarica)

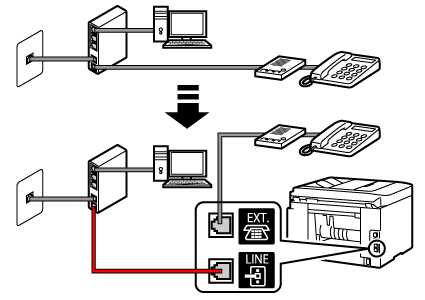

    xDSL/CATV modem (s ugrađenim razdjelnikom) + telefon (s vanjskom telefonskom sekretaricom)

    slika: primjer povezivanja telefonskog kabela (xDSL/CATV linija: ugrađeni modem razdjelnika + vanjska telefonska sekretarica)

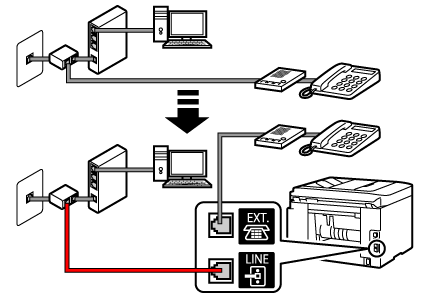

    xDSL/CATV modem (s vanjskim razdjelnikom) + telefon (s vanjskom telefonskom sekretaricom)

    slika: primjer povezivanja telefonskog kabela (xDSL/CATV linija: vanjski razdjelnik + vanjska telefonska sekretarica)

  4. Dodirnite Dalje (Next).

    Zaslon Jednostavno postavljanje: odaberite Dalje

  5. Uklonite kapicu iz utičnice pisača (s oznakom EXT. sa stražnje strane), a zatim povežite pisač s telefonom putem telefonskog kabela.

    Zaslon Jednostavno postavljanje: uklonite kapicu iz priključka EXT. sa stražnje strane uređaja, a zatim povežite telefon.

    <Primjer veze>

    Ugrađena telefonska sekretarica

    slika: povezivanje telefona (ugrađena telefonska sekretarica)

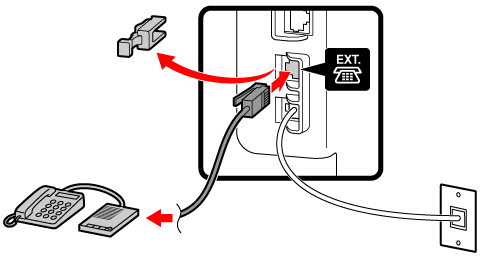

    Vanjska telefonska sekretarica

    slika: povezivanje telefona (vanjska telefonska sekretarica)

    • Ako imate samo jedan telefonski broj, telefon i faks uređaj ne mogu se ukopčati u različite utičnice u zidu.

      slika: razdijeljena veza

  6. Dodirnite Dalje (Next).

    Zaslon Jednostavno postavljanje: odaberite Dalje
