Angi en linjetilkobling.

  1. Koble telefonledningen som følger med, til kontakten på skriveren (merket LINE på baksiden).

    Skjermbildet Enkelt oppsett: Koble en ende av telefonledningen som følger med, inn i LINE-kontakten bak på enheten.
    figur: Telefonledningstilkobling (skriver)

  2. Trykk på OK-knappen.

  3. Koble den andre enden av telefonledningen til telefonlinjen.

    Skjermbildet Enkelt oppsett: Koble den andre enden av telefonledningen som følger med, inn i TEL-linjekontakten, modemet eller splitteren.

    <Tilkoblingseksempel>

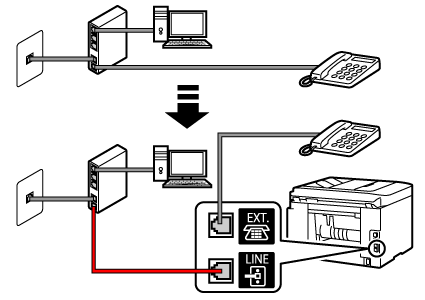

    xDSL/CATV-modem med innebygd splitter

    figur: Eksempel på telefonledningstilkobling (xDSL/CATV-linje: modem med innebygd splitter)

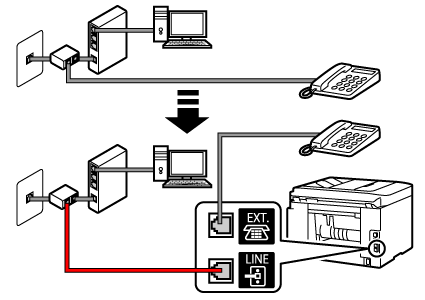

    Splitter + xDSL/CATV-modem

    figur: Eksempel på telefonledningstilkobling (xDSL/CATV-linje: ekstern splitter)

  4. Trykk på OK-knappen.

  5. Fjern lokket fra kontakten på skriveren (merket EXT. på baksiden), og koble deretter skriveren og til en telefon med en telefonledning.

    Skjermbildet Enkelt oppsett: Fjern lokket fra EXT.-porten bak på enheten, og koble deretter til en telefon.
    figur: Telefontilkobling

  6. Trykk på OK-knappen.
