Mengeset - Menghubungkan Saluran Telepon

Membuat koneksi saluran dan berbagai setelan untuk menggunakan fungsi faks.

• Informasi lebih lanjut tentang tombol yang digunakan untuk operasi

1. Pastikan pencetak telah dinyalakan.

2. Gunakan tombol untuk memilih Faks(Fax).

   Jika Faks(Fax) tidak ditampilkan, tekan tombol BERANDA(HOME).

3. Tekan tombol OK.



   Pengesetan mudah(Easy setup) dimulai.

   • Penyelesaian Masalah: Jika Pengesetan mudah(Easy setup) Tidak Dimulai

4. Pastikan bahwa Mulai pengesetan(Start setup) dipilih, kemudian tekan tombol OK.

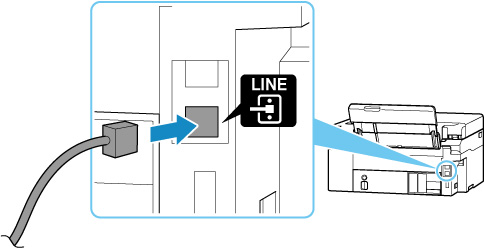

5. Sambungkan kabel telepon yang tersedia ke jack pencetak (berlabel pada bagian belakang).



   Catatan

   • Untuk pengguna di Inggris:

     Jika konektor perangkat eksternal tidak dapat dihubungkan ke jack pada pencetak, Anda perlu membeli adaptor B.T. untuk menghubungkannya dengan cara berikut ini:

     Pasang adaptor B.T. ke kabel telepon yang menghubungkan perangkat eksternal, kemudian hubungkan adaptor B.T. ke jack perangkat eksternal.

6. Sambungkan ujung lain kabel telepon ke modem xDSL atau splitter.

   <Contoh koneksi>

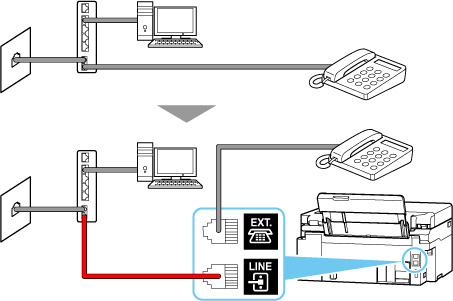

   Modem xDSL dengan splitter bawaan

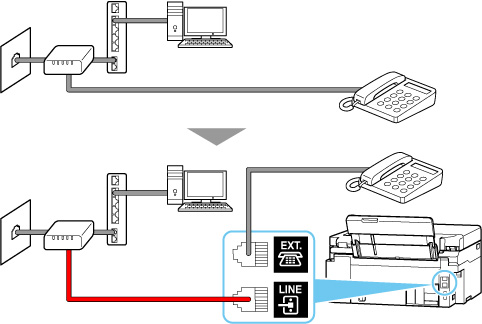

   Splitter + Modem xDSL



7. Tekan tombol OK.

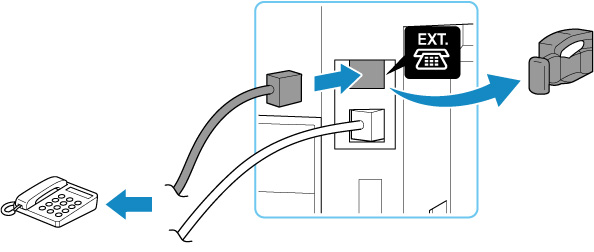

8. Lepaskan sumbatan dari jack pencetak (berlabel pada bagian belakang), kemudian sambungkan pencetak dan telepon dengan kabel telepon.



9. Tekan tombol OK.



10. Tekan tombol OK untuk melakukan tes koneksi untuk memeriksa apakah saluran telepon telah terhubung dengan benar.


    • Penyelesaian Masalah: Jika Layar Saluran telepon sibuk.(Telephone line is busy.) Muncul
    • Penyelesaian Masalah: Jika Layar Koneksi tidak benar.(The connections are incorrect.) Muncul
    • Penyelesaian Masalah: Jika Layar Tdk dpt memastikan koneksi.(Could not confirm connection.) Muncul

    Jika tindakan-tindakan di atas tidak menyelesaikan masalah, pencetak mungkin rusak, atau masalah mungkin disebabkan karena alasan lain.

    Karena perlu memeriksa status detail, harap hubungi pusat pelayanan Canon terdekat.

11. Pilih Hanya faks(Fax only), kemudian tekan tombol OK.



12. Tekan tombol OK.



13. Periksa setelan yang ditentukan, kemudian tekan tombol OK.



14. Periksa apakah Anda mendengar bunyi bip/bup (nada sinyal) ketika melakukan panggilan dari telepon Anda.

    Jika Anda tidak mendengar nada sinyal, set panggilan getar.

    • Informasi lebih lanjut mengenai cara mengeset pemanggilan getar

Koneksi kabel telepon selesai.

Berikutnya, set informasi pengirim serta tanggal dan waktu. Pergi ke halaman berikutnya.
