Настроювання: підключення до телефонної лінії

Підключіться до телефонної лінії та настройте різноманітні параметри факсимільного зв’язку.

• Докладніше про кнопки, використовувані для керування

1. Переконайтеся, що принтер увімкнено.

2. Натисніть кнопку на принтері.

3. Кнопками виберіть пункт Параметри факсу (Fax settings).

4. Натисніть кнопку OK.



5. Переконайтеся, що вибрано пункт «Просте настроюв. (Easy setup)», потім натисніть кнопку OK.



6. Переконайтеся, що вибрано пункт «Почати настроюв. (Start setup)», потім натисніть кнопку OK.



7. Підключіть телефонний шнур із комплекту поставки до гнізда принтера (з позначкою на задній панелі).



   • Користувачам у Великій Британії:

     Якщо гніздо підключення зовнішнього пристрою не можна підключити до гнізда на апараті, необхідно придбати адаптер B.T. для підключення таким чином:

     Приєднайте адаптер B.T. до телефонного шнура, який з’єднує зовнішній пристрій, а потім приєднайте адаптер B.T. до гнізда підключення зовнішнього пристрою.

8. Підключіть інший кінець телефонного шнура до модема xDSL або розгалужувача.

   <Зразок підключення>

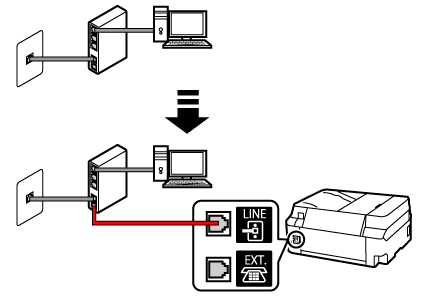

   Модем xDSL із вбудованим розгалужувачем

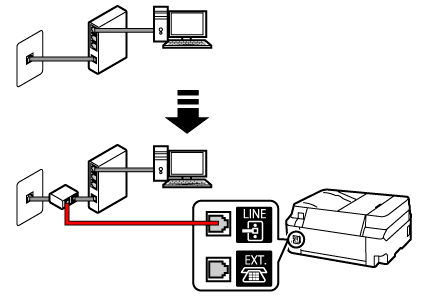

   Розгалужувач + модем xDSL



9. Натисніть кнопку OK.



10. Натисніть кнопку OK, якщо ви не збираєтесь підключати телефон до принтера.



11. Натисніть кнопку OK, щоб перевірити підключення та визначити, чи правильно приєднано телефонний шнур.



    Якщо телефонний шнур підключено правильно, відобразиться екран Викор. телеф. лінії (Use of TEL line).

    • Усунення неполадок: якщо відображається екран Лінія зайнята (Line is busy)
    • Усунення неполадок: якщо відображається екран Підключення неправильні; поміняйте кабелі LINE і EXT. місцями (The connections are incorrect; swap the LINE and EXT. cables)
    • Усунення неполадок: якщо відображається екран Не вдається підтверд підкл.; перевірте підкл на кінцях тел кабелю (Cannot confirm connection; check connections at phone cord ends)

    Якщо жодна з наведених вище дій не вирішила проблему, можливо, принтер вийшов із ладу або проблема викликана іншою причиною.

    Зв’яжіться із сервісним центром, щоб ми могли перевірити стан детально.

12. Виберіть пункт «Тільки факс (FAX only)», а потім натисніть кнопку OK.



13. Натисніть кнопку OK.



14. Перевірте вказані параметри, а потім натисніть кнопку OK.



15. Перевірте, чи чутно тонові сигнали (гудки або пікання) під час набору номера на телефоні.

    Якщо тонових сигналів не чутно, налаштуйте імпульсний набір.

    • Докладніше про настроювання імпульсного набору

Підключення до телефонної лінії завершено.

Далі виконайте настроювання відомостей про відправника, дати й часу. Перейдіть до наступної сторінки.
