Настроювання: підключення до телефонної лінії

Підключіться до телефонної лінії та настройте різноманітні параметри факсимільного зв’язку.

• Докладніше про кнопки, використовувані для керування

1. Переконайтеся, що принтер увімкнено.

2. Натисніть кнопку на принтері.

3. Кнопками виберіть пункт Параметри факсу (Fax settings).

4. Натисніть кнопку OK.



5. Переконайтеся, що вибрано пункт «Просте настроюв. (Easy setup)», потім натисніть кнопку OK.



6. Переконайтеся, що вибрано пункт «Почати настроюв. (Start setup)», потім натисніть кнопку OK.



7. Підключіть телефонний шнур із комплекту поставки до гнізда принтера (з позначкою на задній панелі).



8. Підключіть інший кінець телефонного шнура до модема xDSL або розгалужувача.

   <Зразок підключення>

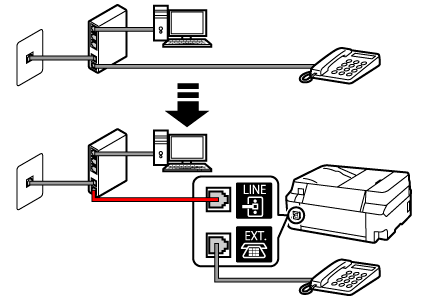

   Модем xDSL із вбудованим розгалужувачем

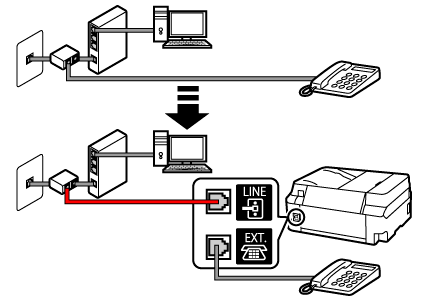

   Розгалужувач + модем xDSL



9. Натисніть кнопку OK.



10. Вийміть заглушку з гнізда принтера (з позначкою на задній панелі) і підключіть принтер до телефону за допомогою телефонного шнура.



11. Натисніть кнопку OK.



12. Натисніть кнопку OK, щоб перевірити підключення та визначити, чи правильно приєднано телефонний шнур.


    • Усунення неполадок: якщо відображається екран Лінія зайнята (Line is busy)
    • Усунення неполадок: якщо відображається екран Підключення неправильні; поміняйте кабелі LINE і EXT. місцями (The connections are incorrect; swap the LINE and EXT. cables)
    • Усунення неполадок: якщо відображається екран Не вдається підтверд підкл.; перевірте підкл на кінцях тел кабелю (Cannot confirm connection; check connections at phone cord ends)

    Якщо жодна з наведених вище дій не вирішила проблему, можливо, принтер вийшов із ладу або проблема викликана іншою причиною.

    Зв’яжіться із сервісним центром, щоб ми могли перевірити стан детально.

13. Якщо телефонний шнур підключено правильно, тип телефонної лінії визначається автоматично.


    • Усунення неполадок: якщо відображається екран Тип телеф. лінії (Telephone line type)

14. Виберіть пункт «Тільки факс (FAX only)», а потім натисніть кнопку OK.



15. Натисніть кнопку OK.



16. Перевірте вказані параметри, а потім натисніть кнопку OK.



Підключення до телефонної лінії завершено.

Далі виконайте настроювання відомостей про відправника, дати й часу. Перейдіть до наступної сторінки.
