การตั้งค่า - การเชื่อมต่อสายโทรศัพท์

ทำการเชื่อมต่อสายและตั้งค่าต่างๆ เพื่อใช้งานฟังก์ชันแฟกซ์

• ข้อมูลเพิ่มเติมเกี่ยวกับปุ่มที่ใช้สำหรับการดำเนินการ

1. ตรวจสอบให้แน่ใจว่าเครื่องพิมพ์เปิดอยู่

2. กดปุ่ม บนเครื่องพิมพ์

3. ใช้ปุ่ม เลือก Fax settings

4. กดปุ่ม OK



5. ตรวจสอบให้แน่ใจว่า Easy setup ถูกเลือกไว้ จากนั้นกดปุ่ม OK



6. ตรวจสอบให้แน่ใจว่า Start setup ถูกเลือกไว้ จากนั้นกดปุ่ม OK



7. ต่อสายต่อโทรศัพท์ที่มีให้เข้ากับแจ็คของเครื่องพิมพ์ (ที่ติดป้าย ไว้ด้านหลัง)



8. ต่อปลายอีกด้านหนึ่งของสายต่อโทรศัพท์เข้ากับแจ็คติดผนัง

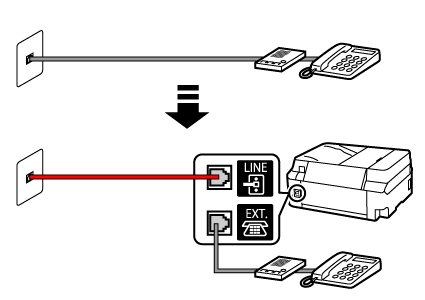

   <ตัวอย่างการเชื่อมต่อ>

   เครื่องตอบรับอัตโนมัติภายใน



   เครื่องตอบรับอัตโนมัติภายนอก



9. กดปุ่ม OK



10. ถอดแค็ปออกจากแจ็คของเครื่องพิมพ์ (ที่ติดป้าย ไว้ด้านหลัง) จากนั้นให้เชื่อมต่อเครื่องพิมพ์กับโทรศัพท์ด้วยสายต่อโทรศัพท์



    • หากคุณมีสัญญาสายโทรศัพท์เพียงหมายเลขเดียว จะไม่สามารถเชื่อมต่อแบบขนานระหว่างโทรศัพท์และเครื่องแฟกซ์กับแจ็คติดผนังคนละแจ็คได้ (การเชื่อมต่อสาขา)



11. กดปุ่ม OK



12. กดปุ่ม OK เพื่อดำเนินการทดสอบการเชื่อมต่อสำหรับตรวจสอบว่าสายต่อโทรศัพท์ได้เชื่อมต่อไว้อย่างถูกต้องหรือไม่



    หากสายต่อโทรศัพท์ได้เชื่อมต่อไว้อย่างถูกต้อง หน้าจอ Use of TEL line จะปรากฏขึ้น

    • การแก้ไขปัญหา: หากหน้าจอ Line is busy ปรากฏขึ้น
    • การแก้ไขปัญหา: หากหน้าจอ The connections are incorrect; swap the LINE and EXT. cables ปรากฏขึ้น
    • การแก้ไขปัญหา: หากหน้าจอ Cannot confirm connection; check connections at phone cord ends ปรากฏขึ้น

    หากวิธีการข้างต้นไม่ช่วยแก้ไขปัญหา เครื่องพิมพ์อาจมีข้อบกพร่อง หรือปัญหาอาจเกิดจากสาเหตุอื่น

    เนื่องจากเราจำเป็นต้องตรวจสอบสถานะโดยละเอียด โปรดติดต่อศูนย์บริการ

13. ตรวจสอบให้แน่ใจว่า Sharing FAX/voice ถูกเลือกไว้ จากนั้นกดปุ่ม OK



14. กดปุ่ม OK



15. ตรวจสอบการตั้งค่าที่ระบุ จากนั้นกดปุ่ม OK



การเชื่อมต่อสายโทรศัพท์เสร็จสมบูรณ์

จากนั้นให้ตั้งค่าข้อมูลผู้ส่งและวันที่และเวลา ไปหน้าถัดไป
