การตั้งค่า - การเชื่อมต่อสายโทรศัพท์

ทำการเชื่อมต่อสายและตั้งค่าต่างๆ เพื่อใช้งานฟังก์ชันแฟกซ์

• ข้อมูลเพิ่มเติมเกี่ยวกับปุ่มที่ใช้สำหรับการดำเนินการ

1. ตรวจสอบให้แน่ใจว่าเครื่องพิมพ์เปิดอยู่

2. กดปุ่ม บนเครื่องพิมพ์

3. ใช้ปุ่ม เลือก Fax settings

4. กดปุ่ม OK



5. ตรวจสอบให้แน่ใจว่า Easy setup ถูกเลือกไว้ จากนั้นกดปุ่ม OK



6. ตรวจสอบให้แน่ใจว่า Start setup ถูกเลือกไว้ จากนั้นกดปุ่ม OK



7. ต่อสายต่อโทรศัพท์ที่มีให้เข้ากับแจ็คของเครื่องพิมพ์ (ที่ติดป้าย ไว้ด้านหลัง)



8. ต่อปลายอีกด้านหนึ่งของสายต่อโทรศัพท์เข้ากับแจ็คติดผนัง

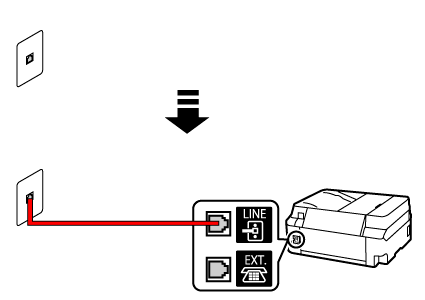

   <ตัวอย่างการเชื่อมต่อ>



9. กดปุ่ม OK



10. กดปุ่ม OK หากคุณไม่เชื่อมต่อโทรศัพท์เข้ากับเครื่องพิมพ์



11. กดปุ่ม OK เพื่อดำเนินการทดสอบการเชื่อมต่อสำหรับตรวจสอบว่าสายต่อโทรศัพท์ได้เชื่อมต่อไว้อย่างถูกต้องหรือไม่


    • การแก้ไขปัญหา: หากหน้าจอ Line is busy ปรากฏขึ้น
    • การแก้ไขปัญหา: หากหน้าจอ The connections are incorrect; swap the LINE and EXT. cables ปรากฏขึ้น
    • การแก้ไขปัญหา: หากหน้าจอ Cannot confirm connection; check connections at phone cord ends ปรากฏขึ้น

    หากวิธีการข้างต้นไม่ช่วยแก้ไขปัญหา เครื่องพิมพ์อาจมีข้อบกพร่อง หรือปัญหาอาจเกิดจากสาเหตุอื่น

    เนื่องจากเราจำเป็นต้องตรวจสอบสถานะโดยละเอียด โปรดติดต่อศูนย์บริการ

12. หากสายต่อโทรศัพท์ได้เชื่อมต่อไว้อย่างถูกต้อง ชนิดสายโทรศัพท์จะถูกระบุโดยอัตโนมัติ


    • การแก้ไขปัญหา: หากหน้าจอ Telephone line type ปรากฏขึ้น

13. เลือก FAX only จากนั้นกดปุ่ม OK



14. กดปุ่ม OK



15. ตรวจสอบการตั้งค่าที่ระบุ จากนั้นกดปุ่ม OK



การเชื่อมต่อสายโทรศัพท์เสร็จสมบูรณ์

จากนั้นให้ตั้งค่าข้อมูลผู้ส่งและวันที่และเวลา ไปหน้าถัดไป
