Ställa in - Ansluta telefonlinjen

Upprätta en linjeanslutning och gör olika inställningar för att använda faxfunktionerna.

• Mer information om knappar som används för manövrering

1. Kontrollera att skrivaren är på.

2. Tryck på knappen på skrivaren.

3. Använd knapparna för att välja Faxinställningar (Fax settings).

4. Tryck på OK.



5. Kontrollera att Enkla inställningar (Easy setup) har valts och tryck sedan på knappen OK.



6. Kontrollera att Starta inställningar (Start setup) har valts och tryck sedan på knappen OK.



7. Anslut den medföljande telefonkabeln till skrivarens uttag (märkt på baksidan).



8. Anslut telefonkabelns andra ände till vägguttaget.

   <Anslutningsexempel>

   Inbyggd telefonsvarare



   Extern telefonsvarare



9. Tryck på OK.

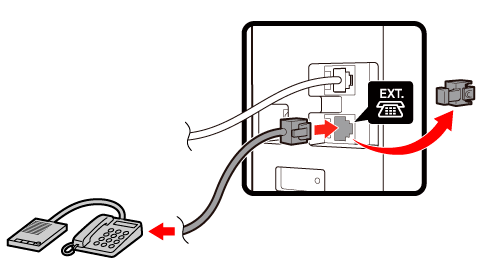

10. Ta bort locket från skrivarens uttag (märkt på baksidan) och anslut sedan skrivaren till en telefon med telefonkabeln.

    <Anslutningsexempel>

    Inbyggd telefonsvarare



    Extern telefonsvarare



    • Om du bara har avtal för en telefonlinje går det inte att parallellansluta telefonen och faxen till olika vägguttag (förgreningsanslutning).



11. Tryck på OK.



12. Tryck på OK-knappen för att kontrollera att telefonkabeln är ordentligt ansluten.



    Om telefonkabeln är korrekt ansluten visas skärmen Använd en tel.linje (Use of TEL line).

    • Felsökning: Om skärmen Linjen är upptagen (Line is busy) visas
    • Felsökning: Om skärmen Anslutningen är fel; byt LINE- och EXT.-kablar (The connections are incorrect; swap the LINE and EXT. cables) visas
    • Felsökning: Om skärmen Kan inte bekräfta ansl.; kontrollera ansl. vid telefonsladdens ändar (Cannot confirm connection; check connections at phone cord ends) visas

    Om inga av ovanstående åtgärder löser problemet kan skrivaren vara defekt eller så kan problemet vara orsakat av andra skäl.

    Var god kontakta vårt servicecenter eftersom vi behöver kontrollera den detaljerade statusen.

13. Kontrollera att Dela fax/röst (Sharing FAX/voice) har valts och tryck sedan på knappen OK.



14. Tryck på OK.



15. Kontrollera de angivna inställningarna och tryck sedan på knappen OK.



Telefonlinjeanslutningen är klar.

Ställ sedan in avsändarinformation och datum och tid. Gå till nästa sida.
