Configurare - Conectarea liniei telefonice

Realizaţi o conexiune la linie şi configuraţi diferite setări pentru utilizarea funcţiilor de fax.

• Mai multe despre butoanele utilizate pentru operare

1. Asiguraţi-vă că imprimanta este pornită.

2. Apăsaţi butonul de pe imprimantă.

3. Utilizaţi butoanele pentru a selecta Setări fax (Fax settings).

4. Apăsaţi butonul OK.



5. Asiguraţi-vă că este selectată opţiunea Configurare simplă (Easy setup), apoi apăsaţi butonul OK.



6. Asiguraţi-vă că este selectată opţiunea Începere config. (Start setup), apoi apăsaţi butonul OK.



7. Conectaţi cablul telefonic furnizat la mufa imprimantei (marcată pe spate cu ).



8. Conectaţi celălalt capăt al cablului telefonic la un modem xDSL/CATV sau la un divizor.

   <Exemplu de conexiune>

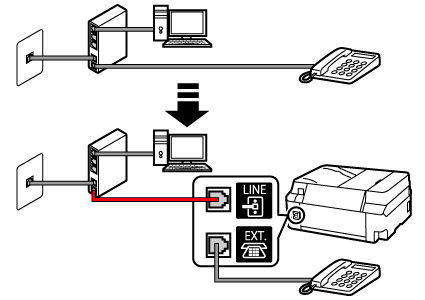

   Modem xDSL/CATV cu divizor încorporat + telefon cu robot telefonic încorporat

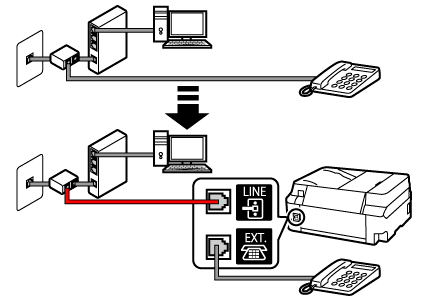

   Divizor + modem xDSL/CATV + telefon cu robot telefonic încorporat

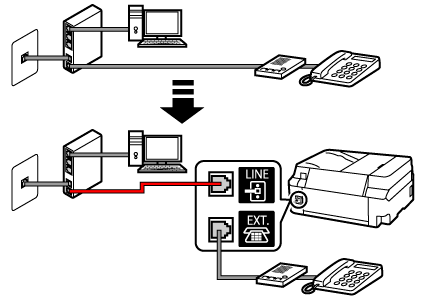

   Modem xDSL/CATV cu divizor încorporat + telefon cu robot telefonic extern

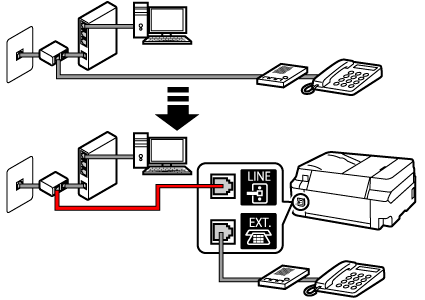

   Divizor + modem xDSL/CATV + telefon cu robot telefonic extern



9. Apăsaţi butonul OK.



10. Îndepărtaţi capacul de pe mufa imprimantei (marcată pe spate cu ), apoi conectaţi imprimanta şi telefonul cu ajutorul unui cablu telefonic.

    <Exemplu de conexiune>

    Robot telefonic încorporat

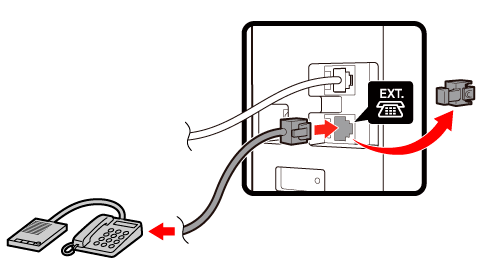

    Robot telefonic extern



    • Dacă aveţi un contract pentru o singură linie telefonică, nu este posibilă conectarea în paralel a unui telefon şi a unui aparat de fax la mufe de perete diferite (conexiune cu derivaţie).



11. Apăsaţi butonul OK.



12. Apăsaţi butonul OK pentru a efectua un test de conexiune pentru a verifica dacă este conectat corect cablul telefonic.



    În cazul în care cablul telefonic este conectat corect, apare ecranul Utilizarea liniei tel. (Use of TEL line).

    • Depanare: Dacă apare ecranul Linia este ocupată (Line is busy)
    • Depanare: Dacă apare ecranul Conexiuni incorecte; schimbaţi între ele cablurile LINE şi EXT. (The connections are incorrect; swap the LINE and EXT. cables)
    • Depanare: Dacă apare ecranul Nu se poate confirma conex.; verif. con. la capetele cablului telef. (Cannot confirm connection; check connections at phone cord ends)

    Dacă niciuna din acţiunile de mai sus nu rezolvă problema, este posibil ca imprimanta să fie defectă sau ca problema să aibă alte cauze.

    Deoarece trebuie să verificăm starea detaliată, contactaţi centrul de service.

13. Asiguraţi-vă că este selectată opţiunea Partajare FAX/voce (Sharing FAX/voice), apoi apăsaţi butonul OK.



14. Apăsaţi butonul OK.



15. Verificaţi setările specificate, apoi apăsaţi butonul OK.



Conexiunea liniei telefonice este finalizată.

În continuare, setaţi informaţiile despre expeditor şi data şi ora. Treceţi la pagina următoare.
