Oppsett – koble til en telefonlinje

Angi en linjetilkobling og ulike innstillinger for å bruke faksfunksjonene.

• Mer informasjon om betjeningsknappene

1. Sørg for at skriveren er slått på.

2. Trykk på -knappen på skriveren.

3. Bruk -knappene for å velge Faksinnstillinger (Fax settings).

4. Trykk på OK-knappen.



5. Kontroller at Enkelt oppsett (Easy setup) er valgt, og trykk deretter på OK-knappen.



6. Kontroller at Start oppsett (Start setup) er valgt, og trykk deretter på OK-knappen.



7. Koble telefonledningen som følger med, til kontakten på skriveren (merket på baksiden).



8. Koble den andre enden av telefonledningen til et xDSL-modem eller en splitter.

   <Tilkoblingseksempel>

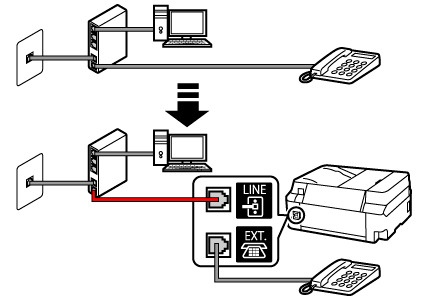

   xDSL-modem med innebygd splitter

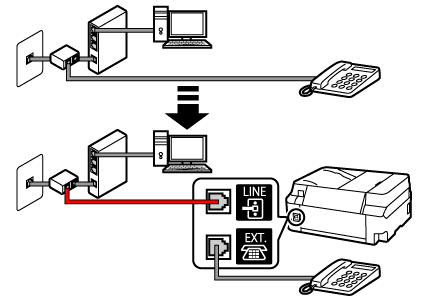

   Splitter + xDSL-modem



9. Trykk på OK-knappen.



10. Fjern lokket fra kontakten på skriveren (merket på baksiden), og koble deretter sammen skriveren og telefonen med en telefonledning.



11. Trykk på OK-knappen.



12. Trykk på OK-knappen for å kontrollere med en tilkoblingstest at telefonledningen er riktig tilkoblet.


    • Feilsøking: Hvis skjermbildet Linjen er opptatt (Line is busy) vises
    • Feilsøking: Hvis skjermbildet Tilkoblingene er feil; bytt om LINE- og EXT.-kablene (The connections are incorrect; swap the LINE and EXT. cables) vises
    • Feilsøking: Hvis skjermbildet Kan ikke bekrefte tilkoblingen. Sjekk tilkoblingene i tlf.kabel-endene (Cannot confirm connection; check connections at phone cord ends) vises

    Hvis ingen av forslagene over hjelper, det hende at skriveren er defekt, eller at problemet skyldes andre årsaker.

    Vi må kontrollere den detaljerte statusen. Vennligst kontakt servicesenteret.

13. Hvis telefonledningen er koblet til riktig, blir type telefonlinje identifisert automatisk.


    • Feilsøking: Hvis skjermbildet Type telefonlinje (Telephone line type) vises

14. Velg Kun faks (FAX only), og trykk deretter på OK-knappen.



15. Trykk på OK-knappen.



16. Kontroller de spesifiserte innstillingene, og trykk deretter på OK-knappen.



Telefonlinjen er nå tilkoblet.

Neste trinn er å legge inn senderinformasjon, dato og klokkeslett. Gå til neste side.
