Instellen - Telefoonlijn aansluiten

Breng een lijnverbinding tot stand en selecteer diverse instellingen voor het gebruik van de faxfuncties.

• Meer informatie over de gebruikte knoppen

1. Zorg dat de printer is ingeschakeld.

2. Druk op de knop op de printer.

3. Gebruik de knoppen om Faxinstellingen (Fax settings) te selecteren.

4. Druk op de knop OK.



5. Controleer of Handmatige inst. (Easy setup) is geselecteerd en druk op de knop OK.



6. Controleer of Instelling starten (Start setup) is geselecteerd en druk op de knop OK.



7. Sluit de meegeleverde telefoonkabel aan op de aansluiting met de aanduiding op de achterkant van de printer.



8. Sluit het andere uiteinde van de telefoonkabel aan op een xDSL-/kabelmodem of een splitter.

   <Voorbeeld van aansluiting>

   xDSL-/kabelmodem met ingebouwde splitter + telefoon met ingebouwd antwoordapparaat



   Splitter + xDSL-/kabelmodem + telefoon met ingebouwd antwoordapparaat

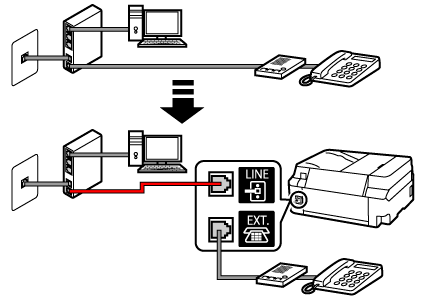

   xDSL-/kabelmodem met ingebouwde splitter + telefoon met extern antwoordapparaat

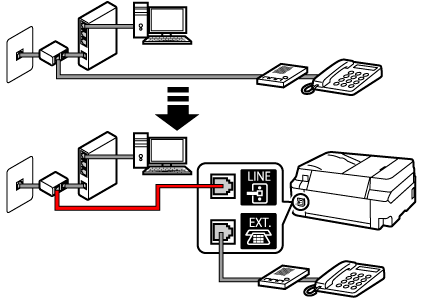

   Splitter + xDSL-/kabelmodem + telefoon met extern antwoordapparaat



9. Druk op de knop OK.



10. Verwijder het kapje van de aansluiting met de aanduiding op de achterkant van de printer en sluit vervolgens de printer met een telefoonkabel op de telefoon aan.

    <Voorbeeld van aansluiting>

    Ingebouwd antwoordapparaat

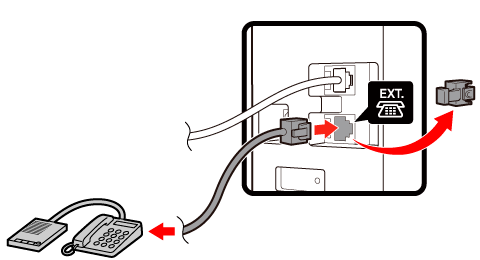

    Extern antwoordapparaat



    • Als u maar één telefoonlijn hebt, is het niet mogelijk een telefoon en een faxapparaat op verschillende aansluitingen in de muur aan te sluiten (kabelaansluiting).



11. Druk op de knop OK.



12. Druk op de knop OK om een verbindingstest uit te voeren om te controleren of de telefoonkabel correct is aangesloten.



    Als de telefoonkabel correct is aangesloten, wordt het scherm Gebr. v telefoonlijn (Use of TEL line) weergegeven.

    • Problemen oplossen: Als het scherm Lijn is bezet (Line is busy) wordt weergegeven
    • Problemen oplossen: Als het scherm De aansluitingen zijn onjuist; verwissel LINE- en EXT.-kabels (The connections are incorrect; swap the LINE and EXT. cables) wordt weergegeven
    • Problemen oplossen: Als het scherm Kan aansluiting niet bevestigen; controleer aansluiting telef.kabel (Cannot confirm connection; check connections at phone cord ends) wordt weergegeven

    Als geen van bovenstaande maatregelen het probleem oplost, is de printer mogelijk defect of wordt het probleem door iets anders veroorzaakt.

    Neem contact op met het servicecentrum zodat we de situatie uitgebreid kunnen controleren.

13. Controleer of Fax/spraak delen (Sharing FAX/voice) is geselecteerd en druk op de knop OK.



14. Druk op de knop OK.



15. Controleer de opgegeven instellingen en druk op de knop OK.



De verbinding van de telefoonlijn is voltooid.

Stel vervolgens de afzendergegevens en de datum en tijd in. Ga door naar de volgende pagina.
