Beállítás – Telefonvonal csatlakoztatása

A faxfunkciók használata érdekében csatlakozzon a telefonvonalra, és állítsa be a készüléket.

• A kezelőgombok ismertetése

1. Gondoskodjon arról, hogy a nyomtató be legyen kapcsolva.

2. Nyomja meg a gombot a nyomtatón.

3. A gombokkal jelölje ki a Faxbeállítások (Fax settings) elemet.

4. Nyomja meg az OK gombot.



5. Győződjön meg arról, hogy az Egyszerű beállít. (Easy setup) lehetőség van kijelölve, majd nyomja meg az OK gombot.



6. Győződjön meg arról, hogy a Beállítás elindítása (Start setup) lehetőség van kijelölve, majd nyomja meg az OK gombot.



7. Csatlakoztassa a mellékelt telefonkábelt a nyomtatón lévő aljzathoz (a hátoldalon a címkével jelölthöz).



   • Ha a készüléket az Egyesült Királyságban használja:

     Ha a külső eszköz csatlakozója nem csatlakoztatható a készülék aljzatához, vásároljon B.T.-átalakítót, és csatlakoztassa a készüléket a következők szerint:

     Illessze a B.T.-átalakítót a külső eszközhöz csatlakozó telefonkábelhez, majd csatlakoztassa a B.T.-átalakítót a külső eszköz csatlakozójához.

8. Csatlakoztassa a telefonkábel másik végét egy eszközhöz, például egy modemhez vagy egy jelosztóhoz.

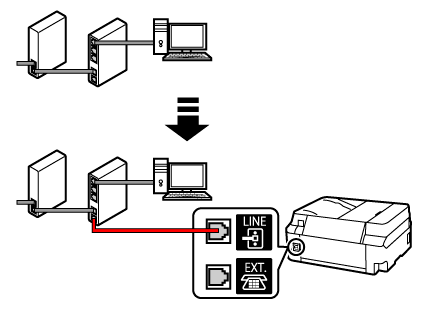

   <Példa a csatlakoztatásra>



9. Nyomja meg az OK gombot.



10. Nyomja meg az OK gombot, hiszen nem csatlakoztat telefonkészüléket a nyomtatóhoz.



11. Az OK gombot megnyomva tesztelje, hogy a telefonkábel megfelelően van-e csatlakoztatva.



    Ha a telefonkábel megfelelően van csatlakoztatva, akkor megjelenik a Telefonvonal haszn. (Use of TEL line) képernyő.

    • Hibaelhárítás: Ha A vonal foglalt (Line is busy) képernyő jelent meg
    • Hibaelhárítás: Ha A csatlak.-k nem megfelelők; cserélje meg a LINE és EXT. kábeleket (The connections are incorrect; swap the LINE and EXT. cables) képernyő jelent meg
    • Hibaelhárítás: Ha a Nem ell.-hető a csat.; ellenőrizze a csatlak.-t a telefonkábel végein (Cannot confirm connection; check connections at phone cord ends) képernyő jelent meg

    Ha a fenti eljárások egyike sem oldja meg a problémát, akkor előfordulhat, hogy meghibásodott a nyomtató, vagy hogy a hibát valami más okozta.

    Mivel meg kell néznünk a részletes állapotot, lépjen kapcsolatba a szervizközponttal.

12. Jelölje ki a Csak fax (FAX only) elemet, majd nyomja meg az OK gombot.



13. Nyomja meg az OK gombot.



14. Ellenőrizze a megadott beállításokat, majd nyomja meg az OK gombot.



15. Ellenőrizze, hogy tárcsázáskor a telefonkészülékből csippantások (hangkódok) hallhatók-e.

    Ha nem hall hangkódokat, akkor állítsa be az impulzusos tárcsázást.

    • Az impulzusos tárcsázás beállításának ismertetése

Ezzel befejeződött a telefonvonalra történő csatlakoztatás.

Ezt követően állítsa be a feladó adatait, a dátumot és az időt. Ugorjon a következő oldalra.
